一、简介：

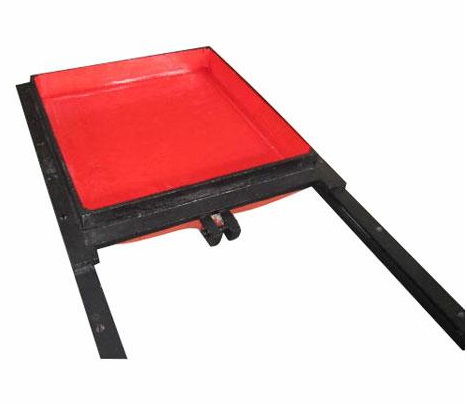

     方形闸门要用于给排水、防汛、灌溉、水利、水电工程中，用来截止、疏通水流或起调节水位的作用。本系列闸门可分为方形MZF、圆形MZY、AZY 和矩形MZJ 三类，它采用独特的外弧形设计，结构合理、受力均匀，采用优质灰口铸铁或球墨铸铁、不锈钢制造，止水密封面镶铜条或橡胶，并经精密加工后配研，达到平面接触密封，密封性能好，当密封止水性能下降时，可通过楔块装置的调整加以解决。

二、结构特点和工作原理：
1、由门框、闸板、导轨、密封条、传动螺杆、吊块螺母/吊耳和可调整密封机构等部件组成，其中门框和闸板均由优质灰口铸铁或球墨铸铁制成，导轨左右对称布置且用不锈钢螺栓定位销与门框二侧端部连接（对中小口径的闸门，其导轨可与门框浇注成一体），导轨长度一般为闸门全开启高度的 1/2～1/3，因而整体结构强度高、刚性高、耐磨、耐腐蚀性好、承压能力大。
2、通过楔块装置的楔紧达到密封，密封材料为铜合金或橡胶，并经精密加工后配研，故密封性好。
3、采用预埋钢板或预埋螺栓式安装，安装、调试、使用、维护方便，使用寿命长。
4、 品种规格齐全，适应性广。
5 、与启闭机配套使用，闸门为工作部分，启闭机为闸门开启与关闭的执行部分，启闭机由人力、电机或气动、液压机构带动传动装置的齿轮、蜗轮蜗杆等运转，驱动传动螺母或螺杆转动使闸轴作垂 升降运动，从而开启或关闭闸门，达到 水、关水或调节水位的目的。

三、主要技术性能参数：
1、型号与规格
a）闸门 MZF 200200～35003500
b）圆形闸门 MZY DN200～DN3000 AZY DN200～DN2000
c）矩形闸门 MZJ 1000500～20001200 , 5001000～12002000
2、主要性能指标
a）闸门密封面配合间隙≤0.1㎜，密封座厚度大于10㎜。
b）密封面每米长度渗水量：正向≤0.7L/min m 反向≤1.25L/min m
c）公称压力≤0.1Mpa；密封试验压力0.1Mpa。
d）工作环境：温度-20℃～120℃ 湿度：95% 工作介质：水与污水 PH 值：5～10
e）安装位置：正常状态下正向迎水、处于铅垂状态。
f）**工作水头：单向受压：正向：10m 反向：5m 双向受压：均为10m
g）启闭速度：不小于0.2m/min，不大于1.5m/min。
h）闸框距边壁距离≥300㎜，距池底距离≥150㎜～250㎜。

四、适用介质

产品规格：DN200*200-DN3000*3000
结构形式：明杆式、双向承压式
安装形式：墙靠式、法兰式
驱动方式：手轮式、手摇式、手电两用启闭机
适用介质：污水、海水、清水

五、安装注意事项：

1、方形闸门在闸门安装前，首先检查各连接部位的螺栓是否因运输装卸中造成的松动，如有松动应加以紧固。
 2、检查主立框与横框连结上的止水面是否有错位，如有错位则松动连接螺栓将止水面调整在同一平面内。
 3、闸门安装时应采用整体就位安装，禁止闸框、闸板分体安装，防止闸框变形。 4、二期浇筑前将闸门整体吊装就位后找好前后、左右的正确位置，然后调整螺栓与工程配钢筋焊牢固。
 5、闸门出厂前，为了使闸板、闸框贴合的更紧，安装后减少间隙，2米以上的闸门在上下横框上安装了压板卡铁，立框的斜铁上增加了顶丝。注意在间隙调整后将卡铁和斜铁上的顶丝拆除，以使闸门启闭。
 6、在浇筑混凝土时，流进闸板、闸框、斜铁、挡板间隙中的灰浆应清除，防止灰浆凝固影响启闭
