一、简介:

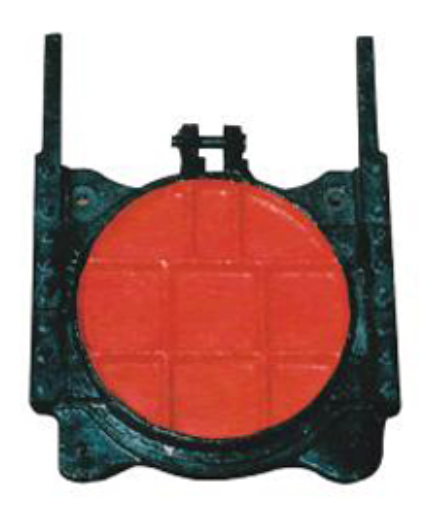

圆形闸门广泛应用于市政、石化、铁道、冶金、煤炭、纺织、电力、轻工、食品、 医药、环保、污水处理等系统工程中。其组合配套产品一般由传动装置、支座、丝杆、闸板、门框架、楔块 等零部件组成。作为管道和交汇窨井、泥砂池、污水渠、泵站进水口、清水池等水处理构筑物上作截止、疏 通或调节水流水位之用,也可以用于农业排灌或其它水利设施中,并可与手动、电动等启闭机组合配套使用, 实现现场操作或远距离集中控制,还可与微机联动控制。
二、主要技术性能参数:
1、铸铁镶铜闸门型号与规格
a)方形闸门 MZF 200×200~3500×3500
b)圆形闸门 MZY DN200~DN3000 AZY DN200~DN2000
c)矩形闸门 MZJ 1000×500~2000×1200 , 500×1000~1200×2000
2、铸铁镶铜闸门主要性能指标
a)闸门密封面配合间隙≤0.1㎜,密封座厚度大于10㎜。
b)密封面每米长度渗水量:正向≤0.7L/min ·m 反向≤1.25L/min ·m
c)公称压力≤0.1Mpa;密封试验压力0.1Mpa。
d)工作环境:温度-20℃~120℃ 湿度:95% 工作介质:水与污水 PH 值:5~10
e)安装位置:正常状态下正向迎水、处于铅垂状态。
f)最大工作水头:单向受压:正向:10m 反向:5m 双向受压:均为10m
g)启闭速度:不小于0.2m/min,不大于1.5m/min。
h)闸框距边壁距离≥300㎜,距池底距离≥150㎜~250㎜。
三、安装尺寸表:
型号规格 Model specif ication |
安装尺寸(mm) Installation dimensions(mm) | |||||||||||||||||||||||||
A |
B |
D |
D1 |
E |
F |
G |
L |
L1 |
nxL1 |
L2 |
L3 |
L4 |
nxL4 |
L5 |
L6 |
L7 |
nxL7 |
M1 |
M2 |
nxd |
a×a×p |
|||||
ZMQY- |
1650 |
1580 |
φ1400 |
φ1450 |
105 |
80 |
110 |
3050 |
380 |
3× |
100 |
350 |
450 |
450 |
825 |
30 |
200 |
1× |
760 |
18× |
120×120 |
|||||
ZMQY- |
1750 |
1680 |
φ1500 |
φ1550 |
114 |
105 |
110 |
3235 |
400 |
3× |
100 |
150 |
650 |
2× |
875 |
45 |
250 |
1× |
795 |
18× |
120×120 |
|||||
ZMQY- |
1850 |
1780 |
φ1600 |
φ1650 |
126 |
120 |
114 |
3410 |
400 |
3× |
160 |
340 |
500 |
2× |
925 |
48 |
250 |
1× |
889 |
18× |
120×120 |
|||||
7MQY- |
1950 |
1880 |
φ1700 |
φ1740 |
104 |
100 |
114 |
3585 |
450 |
3× |
100 |
450 |
550 |
2× |
975 |
50 |
280 |
1× |
880 |
18× |
120×120 |
|||||
ZMQY- |
2050 |
1980 |
φ1800 |
φ1840 |
104 |
120 |
130 |
3755 |
480 |
3× |
105 |
100 |
800 |
2× |
1025 |
35 |
300 |
1× |
940 |
18× |
120×120 |
四、安装:
1、在闸门安装前,首先检查各连接部位的螺栓是否因运输装卸中造成的松动,如有松动应加以紧固。
2、检查主立框与横框连结上的止水面是否有错位,如有错位则松动连接螺栓将止水面调整在同一平面内。
3、闸门安装时应采用整体就位安装,禁止闸框、闸板分体安装,防止闸框变形。
4、二期浇筑前将闸门整体吊装就位后找好前后、左右的正确位置,然后调整螺栓与工程配钢筋焊牢固。
5、闸门出厂前,为了使闸板、闸框贴合的更紧,安装后减少间隙,2米以上的闸门在上下横框上安装了压板卡铁,立框的斜铁上增加了顶丝。注意在间隙调整后将卡铁和斜铁上的顶丝拆除,以使闸门启闭。
6、在浇筑混凝土时,流进闸板、闸框、斜铁、挡板间隙中的灰浆应清除,防止灰浆凝固影响启闭
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
验货(卸货)须知:
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏;本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
