一、简介：

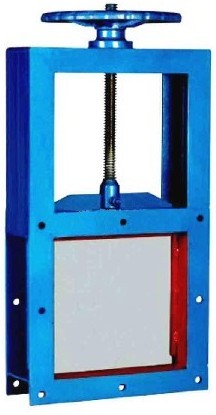

手动插板阀又称手动刀型闸阀，刀形闸阀它是一种闸板与阀座始终紧密接触密封的阀门，其原理是闸板上开有一个通径大小的圆口，通过闸板启闭使得闸板上圆口跟通径做完全脱离和相吻合的动作。手动插板阀是主要控制设备，广泛使用在冶金、矿山、建材、粮食。手 动插板阀通常手动插板阀是一种粉料、晶粒料、颗粒料及小块物料的流量或输送量的于卸料器配套使用，手动螺旋闸阀的直径与卸料器进料口配套，有方形和圆形两种。
二、技术参数和性能：
公称通径：200×200、....、1000×1000
适用温度：-10~+200℃
连接法兰：GB/T9113、JB/T79
主体材料：WCB、Q235A、304、316、304L、316L
密封型式：硬密封、软密封
配套附件：1、安装法兰 2、电磁阀 3、空气过滤器 4、行程开关
气源压力：0.4~0.6MPa
电磁阀电压：DC24V、AC220V
行程开关控制电压：DC24V、AC220V
三、外形尺寸：
|
别 |
A×A |
B×B |
C×C |
H |
L |
n-d |
重量 |
|
单向 |
200×200 |
256×256 |
296×296 |
820 |
100 |
8-Φ12 |
62 |
|
250×250 |
306×306 |
346×346 |
930 |
100 |
8-Φ14 |
70.5 |
|
|
300×300 |
356×356 |
396×396 |
1050 |
100 |
8-Φ14 |
81 |
|
|
400×400 |
456×456 |
496×496 |
140 |
100 |
12-Φ14 |
114 |
|
|
450×450 |
510×510 |
556×556 |
1450 |
120 |
12-Φ18 |
130 |
|
|
500×500 |
560×560 |
606×606 |
1610 |
120 |
16-Φ18 |
147 |
|
|
双向 |
600×600 |
660×660 |
706×706 |
1830 |
120 |
16-Φ18 |
169 |
|
700×700 |
770×770 |
820×820 |
2130 |
140 |
20-Φ18 |
236 |
|
|
800×800 |
870×870 |
920×920 |
2440 |
140 |
20-Φ18 |
303 |
|
|
900×900 |
974×974 |
1030×1030 |
2660 |
160 |
27-Φ23 |
424 |
|
|
1000×1000 |
10741074 |
1130×1130 |
2870 |
160 |
24-Φ23 |
636 |
四、安装说明：
1. 插板阀安装前须检查阀门腔内和密封面等部位，不允许有污物或砂粒附着；
2. 各连接部位螺栓，要求均匀拧紧；
3. 检查填料部位要求压紧，既保证填料的密封性，也要保证闸板开启灵活；
4. 用户在安装阀门前，必须校对阀门型号，连接尺寸及注意介质流向，保证与阀门要求一致性；
5. 用户在安装阀门时，必须预留阀门驱动的必要空间；
6. 驱动装置的接线须按线路图进行；
7. 插板阀必须定期保养，不得随意碰撞及挤压，以免影响密封。
百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
