一、简介:

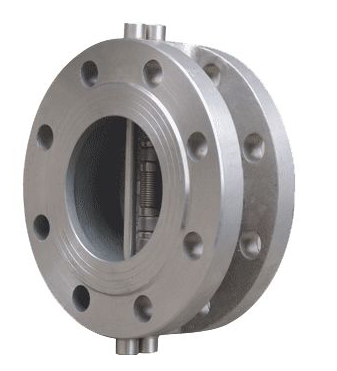

H46H法兰双瓣止回阀具有结构长度短,体积小、重量轻,阀瓣关闭快速,水锤压力小,安装方便,流体阻力小,动作灵敏、密封性能好,阀瓣行程短、关阀冲击力小,整体结构、简单紧凑,使用寿命长、可靠性高等特点.该阀由阀体、阀板、阀杆、弹簧等组成,可水平或垂直安装于水等介质管路上,防止管路介质倒流,由于采用合金钢制造,使用范围广、耐高温、启闭灵敏、密封性能好。法兰双瓣止回阀的双阀瓣结构采用弹簧负荷阀瓣,悬挂在中心垂直的销轴上。阀门开启时,流体作用的合力在阀瓣密封表面中心处,而起着反作用的弹簧支架力的作用点位于阀瓣面中心的位置,使得阀瓣根部首先开启。
二、产品特点:
1、结构长度短,其结构长度只有传统法兰止回阀的1/4~1/8;
2、体积小、重量轻,其重量只有传统法兰止回阀的1/4~1/20;
3、阀瓣关闭快速,水锤压力小;
4、水平管道或垂直管道均可使用,安装方便;
5、流道通畅、流体阻力小;
6、动作灵敏、密封性能好;
7、阀瓣行程短、关阀冲击力小;
8、整体结构、简单紧凑、造型美观;
9、使用寿命长、可靠性高
三、制造标准:
1、设计与制造:API594,API6D,JB/T8937
2、结构长度:API594,API6D,JB/T8937
3、压力-温度等级:ASME B16.34,GB/T9124
4、试验与检验:API598,JB/T9092
5、配管法兰:JB/T74-90,ASME B16.5,API605,ASME B16.47
四、技术参数:
公称压力或压力级:PN1.0-16.0MPa
公称通径或口径:DN50~1200
连接方式:法兰
适用温度:-20℃~425℃
阀体材料:WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)。选用不同的材质,可分别适用于水、蒸汽、油品等多种介质。
五、主要连接尺寸:
公称通径 |
公称压力PN1.0MPa |
|||||
尺寸/mm |
||||||
L |
D |
D1 |
D2 |
b |
Z-Φd |
|
50 |
60 |
160 |
125 |
100 |
20 |
4-Φ18 |
65 |
67 |
180 |
145 |
120 |
20 |
4-Φ18 |
80 |
73 |
195 |
160 |
135 |
22 |
4-Φ18 |
100 |
73 |
215 |
180 |
155 |
22 |
8-Φ18 |
125 |
86 |
245 |
210 |
185 |
24 |
8-Φ18 |
150 |
98 |
280 |
240 |
210 |
24 |
8-Φ23 |
200 |
127 |
335 |
295 |
265 |
26 |
8-Φ23 |
250 |
146 |
390 |
350 |
320 |
28 |
12-Φ23 |
300 |
181 |
440 |
400 |
368 |
28 |
12-Φ23 |
350 |
184 |
500 |
460 |
428 |
30 |
16-Φ23 |
400 |
191 |
565 |
515 |
482 |
32 |
16-Φ25 |
450 |
203 |
615 |
565 |
532 |
32 |
20-Φ25 |
500 |
219 |
670 |
620 |
585 |
34 |
20-Φ25 |
600 |
222 |
780 |
725 |
685 |
36 |
20-Φ30 |
700 |
305 |
895 |
840 |
800 |
38 |
24-Φ30 |
800 |
305 |
1010 |
950 |
905 |
44 |
24-Φ34 |
1000 |
432 |
1220 |
1160 |
1115 |
50 |
28-Φ34 |
1200 |
524 |
1450 |
1380 |
1325 |
56 |
32-Φ41 |
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
