一、简介：

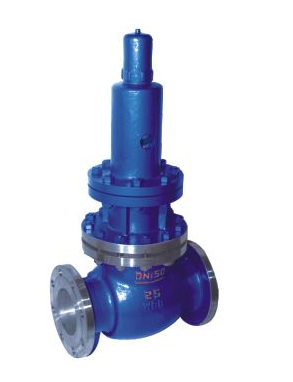

H47H定压止回阀由旋启式止回阀与弹簧组成，依靠阀瓣自身的重量、弹簧的作用力及介质压差关闭阀门，防止介质倒流。当调松调压螺栓，使弹簧处于自由状态时，阀体内的介质通过阀瓣时，阀瓣可绕销轴作旋启运动，介质通过液压缸下盖孔进入活塞下部，将阀杆顶起;当弹簧处于压缩状态时，通过活塞将阀杆向下方与摇杆接触，限止阀瓣的运动。定压止回阀是一种利用弹簧调节的旋启式止回阀，可用于各类机泵集中控制的管路上，防止介质倒流，本阀结构简单，试用可靠，已广泛使用于石油、化工、电力、水利、轻工业等部门。
二、使用说明：
1、使用本阀时，先要检看与清洗阀内杂物。
2、检查阀体上零部是否有松动或已遗失。
3、作用本阀时，检看阀体上进出标致。不能私自拆卸阀门，如要拆卸，必须在专业人员的指导下。
4、本阀在作业时，压力不要过高一般使用0.3~0.4MPa。
5、作业时注意作用的压力不要过快，使本阀起不到密封的作用。要再次使用时压力调为0MPa，使弹簧回复后再次加压。
6、如何有使用不符合要求，后果自付。
7、要定期检看阀门。
三、产品特点：
本阀由旋启式止回阀与弹簧组成，依靠阀瓣自身的重量、弹簧的作用力及介质压差关闭阀门，防止介质倒流。 当调松调压螺栓，使弹簧处于自由状态时，阀体内的介质通过阀瓣时，阀瓣可绕销轴作旋启运动，介质通过液压缸下盖孔进入活塞下部，将阀杆顶起;当弹簧处于压缩状态时，通过活塞将阀杆向下方与摇杆接触，限止阀瓣的运动。
四、外形尺寸：
|
DN |
L |
D |
D1 |
D2 |
b |
f |
Z-?d |
H |
|
25 |
160 |
115 |
85 |
65 |
16 |
2 |
4-14 |
280 |
|
32 |
180 |
135 |
100 |
78 |
18 |
2 |
4-18 |
320 |
|
40 |
200 |
145 |
110 |
85 |
18 |
3 |
4-18 |
350 |
|
50 |
250 |
160 |
125 |
100 |
20 |
3 |
4-18 |
400 |
|
65 |
265 |
180 |
145 |
120 |
22 |
3 |
8-18 |
410 |
|
80 |
280 |
195 |
160 |
135 |
22 |
3 |
8-18 |
450 |
|
100 |
300 |
230 |
190 |
160 |
24 |
3 |
8-23 |
480 |
|
125 |
325 |
275 |
220 |
188 |
28 |
3 |
8-25 |
520 |
|
150 |
350 |
300 |
250 |
218 |
30 |
3 |
12-25 |
580 |
|
200 |
400 |
360 |
310 |
278 |
34 |
3 |
12-30 |
640
|
百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
