一、简介:

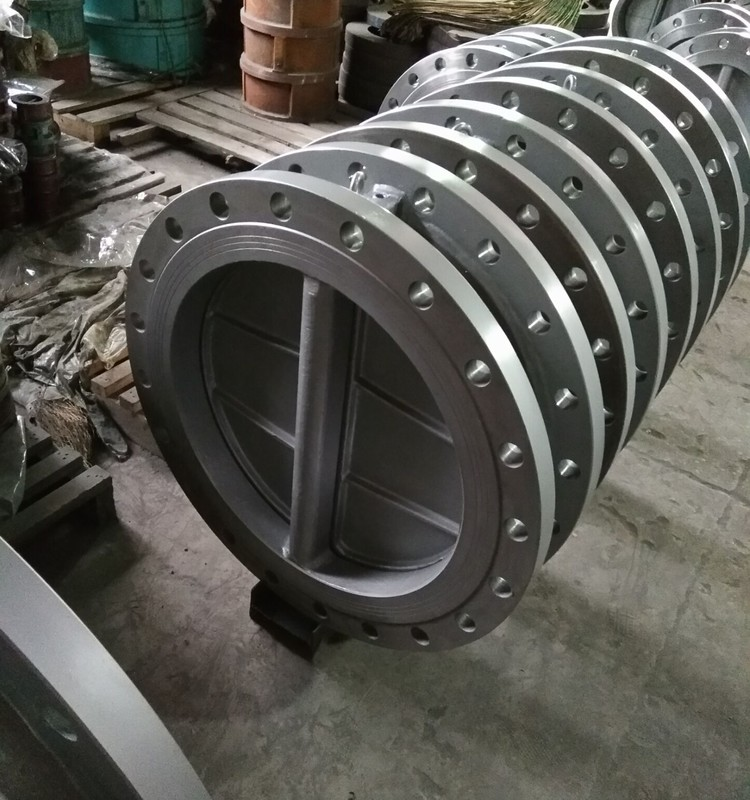

H46H法兰式双瓣止回阀具有结构长度短,体积小、重量轻,阀瓣关闭快速,水锤压力小,安装方便,流体阻力小,动作灵敏、密封性能好,阀瓣行程短、关阀冲击力小,整体结构、简单紧凑,使用寿命长、可靠性高等特点.该阀由阀体、阀板、阀杆、弹簧等组成,可水平或垂直安装于水等介质管路上,防止管路介质倒流,由于采用合金钢制造,使用范围广、耐高温、启闭灵敏、密封性能好。法兰式双瓣止回阀结构超薄、重量轻、安装方便、无流阻,依靠介质本身流动而自动开、闭阀瓣,用来防止介质倒流的阀门,又称逆止阀、单向阀、逆流阀、和背压阀。
二、产品特点:
(1)工作压力高:各种材质在常温下工作压力分别可达1.0Mpa.
(2)使用温度广:PPR的使用温度为-20℃~+70℃;PP的使用温度为-20℃~+95℃;GFRPP的使用温度-20℃~+120℃。
(3)抗冲性能好:PPR、GFRPP具有较高的机械强度和耐冲击性。
(4)液体流动阻力小:产品内壁光滑,摩擦系数小,输送效率高。
(5)化学性能优:本产品无毒、无味、耐酸碱、耐腐蚀,使用范围广。PPR主要用于食品、饮料、自来水、纯净水等具有卫生要求的液体管道及设备,也可用于腐蚀性小的液体管道及设备;PP、GFRPP主要用于腐蚀性较大的强酸、强碱及混合酸的液(气)体流通。
(6)安装方便、密封性好:本产品质轻,采用粘接或焊接,管件齐全,施工简便,密封性好,劳动强度小。
三、安装注意事项:
(1)、在管线中不要使止回阀承受重量,大型的止回阀应独立支撑,使之不受管系产生的压力的影响;
(2)、安装时注意介质流动的方向应与阀体所票箭头方向一致;
(3)、旋启式止回阀应安装在垂直管道上同时也可安装于水平管道;
(4)、升降式止回阀应安装在水平管道上;
四、技术参数:
型号:H46X、H46H
规格:DN50-1000
压力:PN10-40
适用温度:X-120℃、H-425℃
适用介质:水、蒸汽、油品等
主体材质:WCB、A105、304
五、主要外形及连接尺寸:
2 |
50 |
60 |
103 |
56 |
51 |
2 |
120.5 |
4 |
5/8 |
M16 |
140 |
155 |
2 1/2 |
65 |
67 |
122 |
73 |
65 |
3 |
139.5 |
4 |
5/8 |
M16 |
150 |
165 |
3 |
80 |
73 |
135 |
88 |
80 |
4 |
152.5 |
4 |
5/8 |
M16 |
160 |
175 |
4 |
100 |
73 |
173 |
108 |
102 |
6 |
190.5 |
8 |
5/8 |
M16 |
170 |
185 |
5 |
125 |
86 |
195 |
132 |
127 |
8 |
216.5 |
8 |
3/4 |
M20 |
190 |
205 |
6 |
150 |
98 |
220 |
160 |
152 |
13 |
241.5 |
8 |
3/4 |
M20 |
205 |
220 |
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
验货(卸货)须知:
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏;本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
