一、简介:

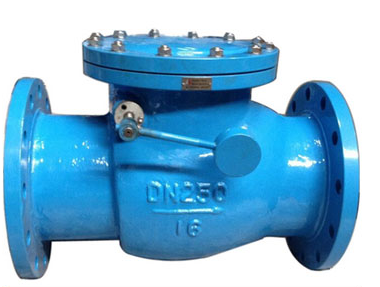

H44X重锤式止回阀中的橡胶瓣由钢板、钢棒及强化尼龙布做衬底,外层披覆橡胶制成,阀瓣开关寿命可达100万次。H44X(SFCV)系列橡胶瓣止回阀采用全流面积设计,具有水头损失小,不易堆积杂物,维修简便等特性。H44X(SFCV)系列橡胶瓣止回阀主要适用于卧式安装的给排水系统,可安装于水泵出水口处,以防止倒流及水锤对泵损害。H44X(SFCV)系列橡胶瓣止回阀还可安装在蓄水池进出水管的旁通管上,以防止池水倒流至给水系统中。H44X重锤式止回阀一般适用于清净介质,不宜用于含有固体颗粒和粘度较大的介质。
二、产品特点:
(1)工作压力高:各种材质在常温下工作压力分别可达1.0Mpa.
(2)使用温度广:PPR的使用温度为-20℃~+70℃;PP的使用温度为-20℃~+95℃;GFRPP的使用温度-20℃~+120℃。
(3)抗冲性能好:PPR、GFRPP具有较高的机械强度和耐冲击性。
(4)液体流动阻力小:产品内壁光滑,摩擦系数小,输送效率高。
(5)化学性能优:本产品无毒、无味、耐酸碱、耐腐蚀,使用范围广。PPR主要用于食品、饮料、自来水、纯净水等具有卫生要求的液体管道及设备,也可用于腐蚀性小的液体管道及设备;PP、GFRPP主要用于腐蚀性较大的强酸、强碱及混合酸的液(气)体流通。
(6)安装方便、密封性好:本产品质轻,采用粘接或焊接,管件齐全,施工简便,密封性好,劳动强度小。
三、零部件材料:
NO | 名称 | 材质 |
1 | 阀体 | FRPP、PVDF |
2 | 阀盖 | FRPP、PVDF |
3 | 活板 | FRPP、PVDF |
4 | 密封板托盘 | FRPP、PVDF |
5 | 阀杆 | FRPP、PVDF |
6 | 密封压紧 | PTFE、EPDM |
7 | 上盖密封 | EPDM、FPM |
8 | 轴心 | FRPP、PVDF |
9 | 螺帽 | FRPP、PVDF |
10 | 垫片 | FRPP、PVDF |
11 | 螺帽 | 不锈钢、钢 |
12 | 垫片 | 不锈钢、钢 |
13 | 垫片 | PTFE(PVDF、FRPP) |
14 | 螺帽 | FRPP、PVDF |
15 | 国定螺丝 | FRPP、PVDF |
16 | 固定销 | FRPP、PVDF |
四、技术参数:
公称压力 |
1.0 |
1.6 |
2.5 |
壳体试验压力 |
1.5 |
2.4 |
3.75 |
密封试验压力 |
1.1 |
1.76 |
2.75 |
适用温度 |
清水、油品 |
||
介质温度 |
≤ 80 ℃ |
五、主要外形及连接尺寸:
DN |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
L |
165 |
205 |
215 |
240 |
292 |
330 |
355 |
495 |
620 |
700 |
785 |
915 |
