一、简介：

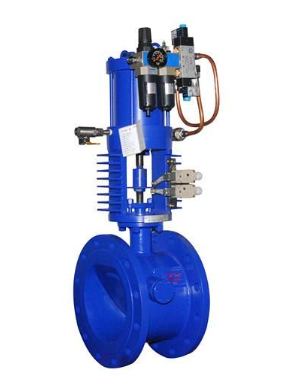

    CKH644H快速关闭抽汽止回阀根据材质的不同，可以适用于各种介质的管路上。止回阀安装在管路上，即成为这一完整管路的流体部件之一，其阀瓣启闭过程就要受它所处系统瞬变流动状态所影响；反过来，阀瓣的关闭特性又对流体流动状态产生发作用。是保护汽轮发电机组的专用快关阀门，其作用是防止汽轮机组在突然甩负荷时汽轮机内压突然降低，抽汽管和各种热器内蒸汽倒流入汽轮机内造成在每分钟3000多转高速旋转的汽轮机叶片突然打反车运转，而造成将汽轮机叶片打碎，毁坏汽轮发电机的恶性事故，并防止加热器系统管道泄露使水从抽汽管路进入汽轮机内而发生水击事故。

二、特点：
1、自由摆动的阀瓣；阀瓣在体腔内，以连接销轴，在介质的作用下，可以自由摆动。
2、自动调整阀瓣和阀瓣联臂；阀瓣和阀瓣联臂的安装位置可以自由调整。
3、倾斜阀座的设计；阀座密封面倾斜一角度，更便于阀瓣自动复位，密封可靠。
4、平衡轴结构；外部加一平衡轴，使介质流动平稳，减少阀瓣抖动和噪声。
5、流线型阀体的设计；阀体内腔采用流线性结构设计，使介质流动平稳，不产生涡流。
6、外侧杠杆；外侧设一传动杠杆，便于传动力矩。
7、动力缸操作。外加驱动油缸，保证阀门快速关闭，防止介质倒流。

三、技术说明：
1、蒸汽机是火力和核能发电厂的关键设备。抽止回阀为了保证汽轮机的安全运行，当汽轮机内的压力突然降低时避免因抽气管和各加热器内蒸汽倒流造成正在以每分钟3000多转高速旋转的汽轮机叶片突然逆转，进而造成叶片打碎，毁坏汽轮机的恶性事故的发生；并可防止加热器系统管道泄露，使水从抽气管路进入汽轮机内而发生水击事故。
2、抽止回阀能够在汽轮机内的压力突然降低时，向电厂控制系统给出一个关闭信号，同时动力系统能给出一个很大的的关闭力矩，在0.5秒内迅速关闭阀门，保证汽轮机的安全。该阀门的功能符合国家电力公司于2000年9月28日发布的防止电力生产重大事故的25项要求的第9.1.10条款规定的“抽气机组必须设置有能够快速关闭的抽气快关阀”的要求。
3、抽止回阀重要的设计原则是作为一个保护装置必须有很高的保护性，抽止回阀都体现出可靠性这一特点。使用zui好的材料以及的工艺性技术来确保我们的抽气止回阀是一个优越的和完全可靠的阀门。

四、零部件材料：

五、产品安装保养：
1．在安装前要清洗阀门内脏的污垢与灰尘，以确保使用效果。
2．本阀安装方向依介质流向与阀体箭头一致，法兰尺寸JB/T79-94标准。
3．管道进行强度试验时，应将阀门打开。
4．本厂产品出厂前经严格试验合格，请勿随意拧动产品各部位的部件。
5．阀门如长时间库存时，应注意保存在干燥的仓库内，并定期做好防锈工作。

百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
