一、简介：

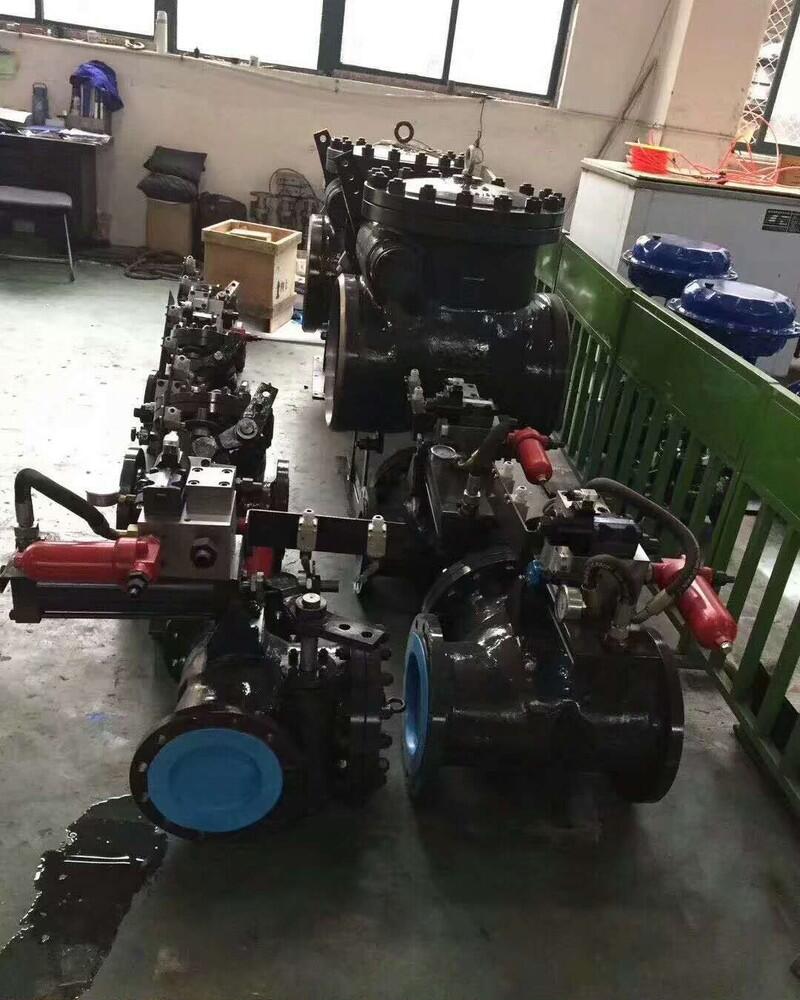

CKH644H抽汽止回阀是保护汽轮发电机组的专用快关阀门，其作用是防止汽轮机组在突然甩负荷时汽轮机内压突然降低，抽汽管和各种热器内蒸汽倒流入汽轮机内造成在每分钟3000多转高速旋转的汽轮机叶片突然打反车运转，而造成将汽轮机叶片打碎，毁坏汽轮发电机的恶性事故，并防止加热器系统管道泄露使水从抽汽管路进入汽轮机内而发生水击事故。 CKH644H抽汽止回阀用于管路系统，其主要作用是防止介质倒流、防止泵及其驱动电机机反转，以及容器内介质的泄放。止回阀还可用于给其中的压力可能升至超过主系统压力的辅助系统提供补给的管路上。
二、特点：
1、蒸汽机是火力和核能发电厂的关键设备。抽气止回阀为了保证汽轮机的安全运行，当汽轮机内的压力突然降低时避免因抽气管和各加热器内蒸汽倒流造成正在以每分钟3000多转高速旋转的汽轮机叶片突然逆转，进而造成叶片打碎，毁坏汽轮机的恶性事故的发生；并可防止加热器系统管道泄露，使水从抽气管路进入汽轮机内而发生水击事故。
2、CKH644H抽汽止回阀能够在汽轮机内的压力突然降低时，向电厂控制系统给出一个关闭信号，同时动力系统能给出一个很大的的关闭力矩，在0.5秒内迅速关闭阀门，保证汽轮机的安全。该阀门的功能符合国家电力公司于2000年9月28日发布的防止电力生产重大事故的25项要求的第9.1.10条款规定的“抽气机组必须设置有能够快速关闭的抽气快关阀”的要求。
3、抽气止回阀重要的设计原则是作为一个保护装置必须有很高的保护性，SPEM牌抽气止回阀都体现出可靠性这一特点。使用zui好的材料以及的工艺性技术来确保我们的抽气止回阀是一个优越的和完全可靠的阀门。
三、零件材料：
|
1 |
阀体 |
WCB |
12 |
端盖 |
WCB |
|
2 |
阀瓣 |
25/1Cr18NiTi |
13 |
阀轴 |
1Cr18NiTi |
|
3 |
阀杆 |
2Cr13/1Cr18NiTi |
14 |
手动试验操作阀 |
1Cr18NiTi |
|
4 |
导向套 |
2Cr13/1Cr18NiTi |
15 |
进气接管 |
铜管 |
|
5 |
填料 |
柔性石墨 |
16 |
2位5通电磁阀 |
组合件 |
|
6 |
填料压盖 |
25 |
17 |
关阀气管 |
铜管 |
|
7 |
支架 |
WCB |
18 |
开阀气管 |
铜管 |
|
8 |
指示盘 |
25 |
19 |
快速排气阀 |
组合件 |
|
9 |
阀杆 |
2Cr13/1Cr18NiTi |
20 |
快速排气阀 |
组合件 |
|
10 |
助关气缸 |
组合件 |
21 |
信号反馈装置 |
组合件 |
|
11 |
气源处理三联件 |
标准件 |
22 |
信号反馈装置 |
组合件 |
四、技术参数：
|
公称通径（mm） |
100～1600 |
|||||
|
公称压力（MPa） |
0.6 |
1.0 |
1.6 |
2.5 |
4.0 |
|
|
试验压力 |
强度试验 |
0.9 |
1.5 |
2.4 |
3.75 |
6.0 |
|
密封试验 |
0.66 |
1.1 |
1.76 |
2.75 |
4.4 |
|
|
气压密封试验 |
0.6 |
|||||
|
适用介质 |
水、蒸汽、煤气 |
|||||
|
适用温度（℃） |
软密封：≤80℃；C碳素钢-29-425℃； I合金钢-29-530℃；P 铬镍钛钢与R铬镍钼钛钢-196-600℃
|
|||||
五、压力试验：
|
产品型号 |
压力等级 |
强度难度压力 |
密封试验压力 |
适用介质温度 |
气缸气源压力 |
|
H664Y-64C6 |
6.4Mpa |
9.6Mpa |
7.1Mpa |
≤510℃ |
0.6Mpa |
|
H664Y-100C6 |
10.0Mpa |
15.0Mpa |
11.0Mpa |
≤510℃ |
0.6Mpa |
|
H744H-20 |
2.0Mpa |
3.0Mpa |
2.2Mpa |
≤425℃ |
0.6Mpa（液压） |
|
H744H-40 |
4.0Mpa |
6.0Mpa |
4.4Mpa |
≤425℃ |
0.6Mpa |
|
H744H-64 |
6.4Mpa |
9.6Mpa |
7.1Mpa |
≤425℃ |
0.6Mpa |
百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
