一、简介：

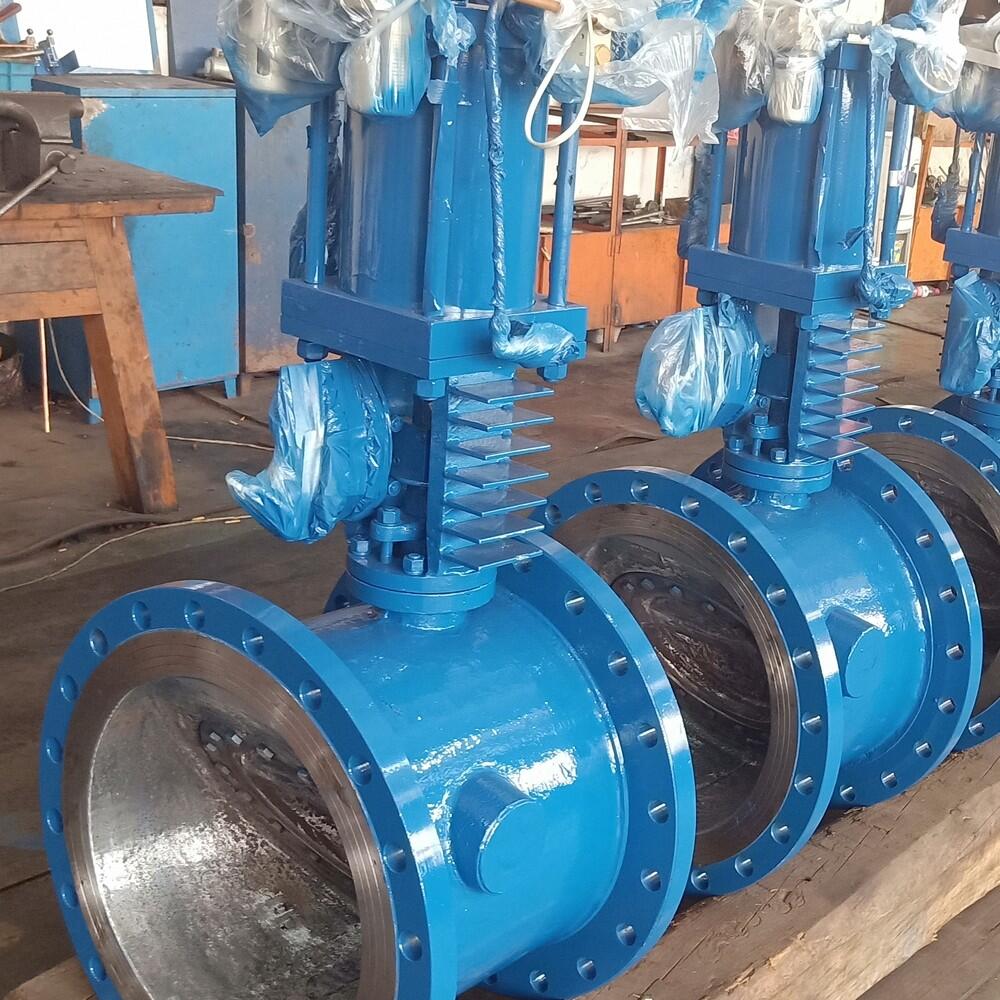

    CKH643H抽汽止回阀用于电厂或热电厂抽气系统，或其它系统的和水等 非腐蚀性介质管道上，防止汽轮机级负荷时汽轮机内的压力突然降低，抽汽管和各加热器内蒸汽倒流进入汽轮机内造成汽轮对片打碎，毁坏汽轮发电机的恶性事故，并防止加热器系统管道泄漏使水从抽汽紧密的关闭，确保在给水加热器出现水位超高时，气动装置部件接到液体逆流信号后，将汽轮机迅速隔开，给汽轮机或抽气系 统以zui大保护。

二、性能要求：
1、CKH643H抽汽止回阀采用独立的逆止阀和辅助气动关闭装置相结合的结构型式（气源用户自备），当汽轮机开始工作时，控制系统装置中的气源通过电磁换向阀进入助关气缸的下腔，推动助关气缸活塞向上移动，压缩弹簧并使弹簧蓄能，阀板在管路介质的推动下开启。当系统故障时，管路介质压力降底，阀板在自身重力的作用下关闭，此时控制系统供气电磁换向阀接受信号气源换向，使气体进入助关气缸的上腔，与弹簧一起推动气缸活塞向下移动，帮助阀板以最快的速度关闭，阀门在阀板关闭后从辅助动力装置获得一定锁闭阀板力，以防管路系统蒸汽和冷嶷水倒流，保护汽轮机等主要设备。
2、阀门执行机构采用气开式，一旦电磁换向阀接受信号气源换向，执行机构弹簧和电磁换向阀气源能使阀门迅速关闭，关闭时间0.5~1秒。
3、辅助动力装置的安装不影响阀门的可靠性，一旦辅助动力装置故障，阀门仍可利用阀碟和阀板自重和反向汽流作用下自行关闭。
4、阀门设置开启和关闭位置开关，并能远传到运行集控室便于运行人员及时了解阀门所处状态，还设置就地机械阀位指示。
5、阀门执行机构在断电、断气、断信号时处于关闭状态。
6、控制箱设就地和远程控制，当选择就地控制时，操作开阀与关阀按扭可控制阀门开闭，或在接收到故障信号时蜂鸣报警响阀门关闭，在系统故障恢复正常后需手动操作阀门开闭。当选择远程控制时如需开闭阀门当控制箱接收到开闭信号或故障信号后阀门自动开闭，无需人工操作。
7、供货范围：每个阀门带执行机构、手动试验球阀、气源处理三联件（带压力表式）、电磁阀、快排阀、限位开关、就地操作控制箱。

三、安装保养：
1、在安装前要清洗阀门内脏的污垢与灰尘，以确保使用效果。
2、本阀安装方向依介质流向与阀体箭头一致，法兰尺寸JB/T79-94标准。
3、管道进行强度试验时，应将阀门打开。
4、本厂产品出厂前经严格试验合格，请勿随意拧动产品各部位的部件。
5、阀门如长时间库存时，应注意保存在干燥的仓库内，并定期做好防锈工作。

四、技术参数：

百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
