一、简介:

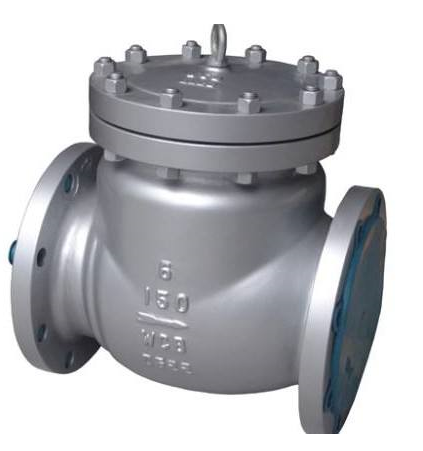

DH44H低温止回阀其结构与截止阀相似,阀体和阀瓣与截止阀相同。阀瓣上部和阀盖下部加工有导向套简,阀瓣导向简可在阀盏导向简内自由升降,当介质顺流时,阀瓣靠介质推力开启,当介质停流时,阀瓣靠自垂降落在阀座上,起阻止介质逆流作用。直通式蝶式止回阀介质进出口通道方向与阀座通道方向垂直;立式升降式止回阀,其介质进出口通道方向与阀座通道方向相同,其流动阻力较直通式小。因阀内通道成流线型,流动阻力比升蝶式止回阀小,适用于低流速和流动不常变化的大口径场合,但不宜用于脉动流,其密封性能不及升降式。蝶式止回阀分单瓣式、双瓣式和多半式三种,这三种形式主要按阀门口径来分,目的是为了防止介质停止流动或倒流时,减弱水力冲击。
二、选用:
1、为了防止介质逆流,在设备、装置和管道上都应安装止回阀;
2、DH44H低温止回阀一般适用于清净介质,不宜用于含有固体颗粒和粘度较大的介质;
3、一般在公称通径50mm的水平管道上都应选用立式升降止回阀;
4、直通式升降止回阀在水平管道和垂直管道上都可安装;
5、对于水泵进口管路,宜选用底阀,底阀一般只安装在泵进口的垂直管道上,并且介质自下而上流动;
6、升降式较旋启式密封性好,流体阻力大,卧式宜装在水平管道上,立式装在垂直管道上;
7、止回阀的安装位置不受限制,它可装在水平、垂直或倾斜的管线上,如装在垂直管道上,介质流向要由下而上。
三、零部件材料:
零件名称 |
阀体、阀盖 |
闸板、阀座、阀杆 |
填料 |
材料 |
A352-LCB |
A182-F304 |
聚四氟乙烯 |
四、制造标准:
项目 |
设计与制造 |
结构长度 |
法兰标准 |
检验与试验 |
标准 |
API600 |
ANSI B16.10 |
ANSI B16.5 |
API 598 |
五、性能规范:
型号 |
公称压力 |
常温试验压力(MPa) |
低温试验压力(MPa) |
工作温度及适用介质 |
||||
壳体 |
密封(气) |
上密封 |
||||||
DH44Y-150Lb |
150 |
3.0 |
0.6 |
2.2 |
0.6 |
-46℃氨液、氨、丙烷 |
-101℃乙烯、二氧化碳 |
-196℃甲烷、氮气、液化天燃气 |
DH44Y-300Lb |
300 |
7.5 |
0.6 |
5.5 |
0.6 |
|||
DH44Y-600Lb |
600 |
15.0 |
0.6 |
11.0 |
0.6 |
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
