一、简介：

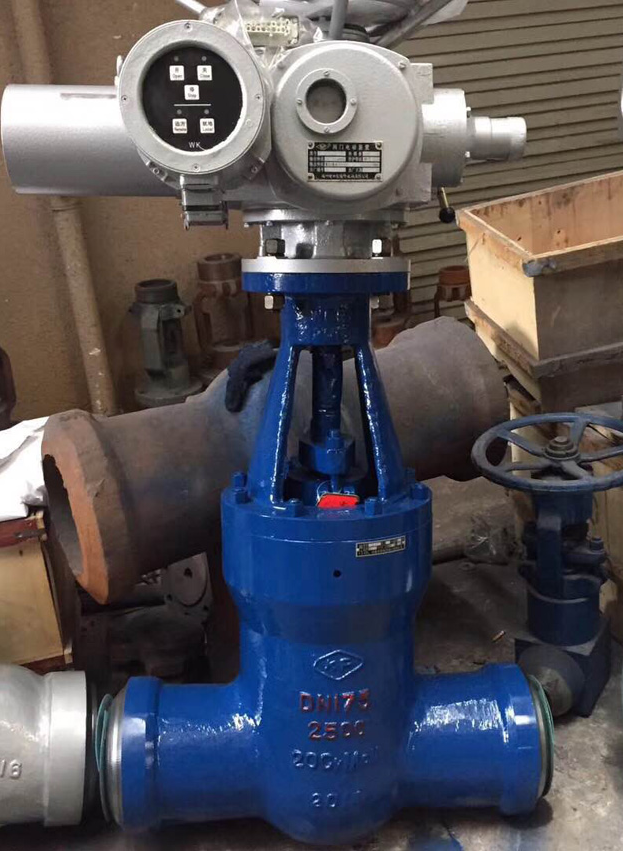

Z961Y高压电动闸阀可与国产设备配套使用。高温高压焊接闸阀中腔采用压力自紧式密封结构，内腔压力越高密封性能越好。支管两端为焊接结构，适应不同的接管要求。闸板和阀座的密封面采用司太立(stellite)钴基硬质合金堆焊而成，耐磨、耐高温，耐腐蚀，抗擦伤性能好。阀杆经调质和表面氮化处理，有良好的抗腐蚀性和抗擦伤性。启闭件的结构可根据用户要求设计成单板、双板、平行双板等不同形式。具有耐磨、耐高温、抗腐蚀、抗擦伤、使用寿命长。支管两端为焊接 结构，焊按坡口可按标准或用户要求制作。适用于火电厂、石油化工、冶金等高温高压的水、冶金等高温高压的水、蒸汽、油品、过热蒸汽的管道上。
二、特点：
1、流体阻力小。闸阀闸体内部介质通道是直通的，介质流经闸阀时不改变其流动方向，因而流动阻力较小。
2、启闭较省力。启闭时闸板运动方向与介质流动方向相垂直。与截止阀相比，闸阀的启闭较为省力。
3、介质流动方向一般不受限制。介质可从闸阀两侧任意方向流过，均能达到接通或截断的目的。便子安装，适用于介质的流动方向可能改变的管路中。
三、制造标准：
设计与制造： GB/T12234 ASMEB16.34
结构长度 ：JB/T3595
接口连接尺寸： JB/T3595 GB/T12224
检验与试验 ：JB/T3595 MSS SP61
压力与温度基准： JB/T3595 ANSI B16.34
四、零部件材料：
|
零件名称 |
材料牌号 |
|||
|
阀体 |
A216WCB |
A217WC1 |
A217WC6 |
A217WC9 |
|
闸板 |
A216WCB |
A217WC1 |
A217WC6 |
A217WC9 |
|
阀座 |
25 |
15CrMoA |
12Cr1MoVA |
12Cr1MoVA |
|
阀杆 |
1Cr17Ni2 |
1Cr17Ni2 |
SUH600 |
SUH600 |
|
20Cr1Mo1V1A |
20Cr1MoVA |
|||
|
阀盖 |
25 |
15CrMoA |
12Cr1MoVA |
12Cr1MoVA |
|
WCB |
WC1 |
WC6 |
WC9 |
|
|
填料 |
增强柔性石墨 |
|||
|
支架 |
WCB |
WCB |
WCB |
WCB |
|
WC1 |
WC6 |
WC9 |
||
|
密封环 |
S软钢(增强柔性石墨) |
S软钢 |
F软钢 |
|
|
空杆螺母 |
45(ZCuZn25A16Fe3Mn3) |
|||
|
适用温度 |
≤425℃ |
≤450℃ |
≤540℃ |
≤570℃ |
五、技术参数：
|
产品型号 |
试验压力(MPa) |
工作压力(MPa) |
工作温度(℃) |
适用介质 |
||
|
强度试验 |
密封试验/上密封实验 |
|||||
|
Z961Y-250 |
25 |
37.5 |
27.5 |
- |
≤425 |
水、蒸汽、蒸汽 |
|
Z962H-320 |
32 |
48 |
36 |
- |
≤425 |
|
|
Z960Y-P54100 |
- |
30 |
22 |
540℃为10MPa |
≤540 |
|
|
Z962Y-P54170 |
- |
48 |
36 |
540℃为17 MPa |
≤540 |
|
百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
