一、简介：

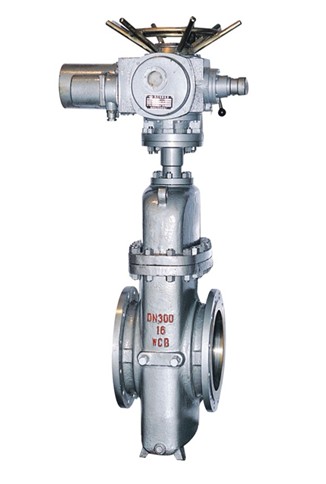

    Z947HF埋地燃气平板闸阀是一种控制燃气输送的闸阀结构，目的在于提供一种能提高密封性，达到零泄漏的燃气闸阀，本产品具有结构简单、密封可靠、开关力矩小、使用寿命长和可清扫腔内赃物的优点，尤其适用于工作压力≤10Mpa,工作温度≤120℃城市天然气输送管道.采用新型的主密封软硬双重合密封，增加了密封的可靠性；阀座外侧面装有O型密封圈，背面装有弹性密封垫，保证了Z947HF埋地燃气平板闸阀在阀座孔的侧面和底面不易泄漏，实现了副密封的双重密封；闸板表面喷焊耐腐蚀铁基合金材料或等离子氮化层，提高了闸板表面的硬度和耐蚀性；采用注脂孔填充密封油脂结构，起到应急密封和润滑作用，减少了操作力，能在密封表面形成保护膜。

二、特点：
1、采用新型的主密封软硬双重合密封，增加了密封的可靠性；
2、阀座外侧面装有O型密封圈，背面装有弹性密封垫，保证了闸阀在阀座孔的侧面和底面不易泄漏，实现了副密封的双重密封；
3、闸板表面喷焊耐腐蚀铁基合金材料或等离子氮化层，提高了闸板表面的硬度和耐蚀性；
4、采用注脂孔填充密封油脂结构，起到应急密封和润滑作用，减少了操作力，能在密封表面形成保护膜，保护密封面不被污染物积聚或腐蚀，从而提高闸阀的密封性能及延长闸阀的使用寿命。

三、工作原理：
1、采用浮动阀座，双向启闭，密封可靠，启闭灵活。
2、闸板均有导向条给予精密导向，同时密封面均喷焊硬质合金，耐冲蚀。
3、阀体承载能力高，通道为直通式，全开时，与闸板导流孔相贯通和直管相似，流阻很小。阀杆采用复合填料，多重密封，使得密封可靠，摩擦力小。
4、关闭阀门时，顺时针转动手轮，闸板下移至底部，由于介质压强的作用，将进口端密封座推向闸板方向，形成较大的密封比压，从而形成道密封。同时，将闸板压向出口端密封座上，成为双重密封。
5、由于采用双重密封，所以可在不影响管道工作的情况下更换易损件。这是本厂产品优先于国内外同类产品的重要特征。
6、开启闸板时，逆时针旋转手轮，闸板上移，导流孔与通道孔相贯通。随着闸板的上升，贯通孔逐渐加大，至极限位置时，导流孔与通道孔相重合，此时全开。

四、性能参数：

五、零部件材料：

百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
