一、简介:

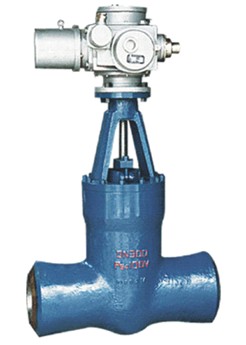

Z961Y焊接电动闸阀制造与验收技术条件按日本火力发电用阀门标准E101和JB/T3595-93的规定;结构长度按E101的规定或按用户提供尺寸。焊接坡口接电力工业管理标准78DG的规定或按用户提供尺寸。自密封圈有两种材料,一种是低碳钢,另一种是柔性石墨316丝(网)。Z961Y焊接电动闸阀密封面上层焊钻基硬质合金,其加工后的纯金属层≥3mm,具有耐磨、耐高温、抗腐蚀、抗擦伤、使用寿命长。支管两端为焊接结构,焊按坡口可按标准或用户要求制作。适用于火电厂、石油化工、冶金等高温高压的水、冶金等高温高压的水、蒸汽、油品、过热蒸汽的管道上。
二、特点:
1、中部无阀盖压力自紧式连结。
2、闸板为要楔式弹性单闸板或楔式双闸板结构。
3、闸板/阀座双面堆焊钻基硬质合金。
4、抗高温蠕变设计。
5、阀杆采用渗氮型沉淀硬化不锈钢。
6、有手动、齿轮(伞形齿轮和正齿轮)传动、电动。
三、制造标准:
设计制造标准:ASME B16.34 E101
结构长度标准:ASME B16.34 E101
焊接连接尺寸:JB/T 3595-93、ASME B16.25
压力温度等级:ASME B16.34 E101
试验检验标准:API598 E101
四、零部件材料:
零件名称 |
材料牌号 |
|||
阀体 |
A216WCB |
A217WC1 |
A217WC6 |
A217WC9 |
闸板 |
A216WCB |
A217WC1 |
A217WC6 |
A217WC9 |
阀座 |
25 |
15CrMoA |
12Cr1MoVA |
12Cr1MoVA |
阀杆 |
1Cr17Ni2 |
1Cr17Ni2 |
SUH600 |
SUH600 |
20Cr1Mo1V1A |
20Cr1MoVA |
|||
阀盖 |
25 |
15CrMoA |
12Cr1MoVA |
12Cr1MoVA |
WCB |
WC1 |
WC6 |
WC9 |
|
填料 |
增强柔性石墨 |
|||
支架 |
WCB |
WCB |
WCB |
WCB |
WC1 |
WC6 |
WC9 |
||
密封环 |
S软钢(增强柔性石墨) |
S软钢 |
F软钢 |
|
空杆螺母 |
45(ZCuZn25A16Fe3Mn3) |
|||
适用温度 |
≤425℃ |
≤450℃ |
≤540℃ |
≤570℃ |
五、外形尺寸:
型号 |
公称通径 DN ( mm ) |
主要尺寸( mm ) |
重量( kg ) |
||
L |
D1 |
D2 |
|||
Z962H-200 |
150 |
650 |
164 |
200 |
420 |
175 |
750 |
186 |
223 |
526 |
|
200 |
800 |
200 |
262 |
550 |
|
225 |
850 |
233 |
282 |
595 |
|
250 |
950 |
275 |
325 |
1210 |
|
300 |
1200 |
312 |
380 |
2100 |
|
Z962H-250 |
150 |
700 |
150 |
200 |
420 |
175 |
750 |
175 |
223 |
530 |
|
200 |
800 |
200 |
262 |
560 |
|
225 |
850 |
220 |
282 |
600 |
|
250 |
950 |
265 |
325 |
1220 |
|
300 |
1194 |
305 |
380 |
2120 |
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
验货(卸货)须知:
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏;本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
