一、简介:

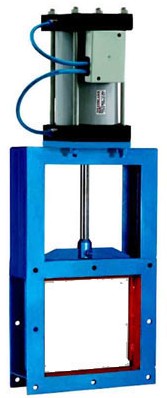

气动插板阀的优点结构简单、操纵灵活、重量轻、无卡阻、特别适用于各类固体物料和50mm左右块状、团状物料的输送及流量调节,安装不受角度限制,操作方便,能随时调整尺度。特别适用于各类无粘度的固体、粉料及小于Φ10mm的颗粒料,晶粒料的输送及流量调节,安装不受角度限制,操作方便,能随时调节开度。主要用于建材、冶金、矿山、电力、化工、玻璃、轻工、粮食等行业的库顶、库底及进出口等。是控制流量变化较大,启动频繁,切断迅速的理想设备。
二、产品特点:
此阀门的优点在于阀体通径无凹槽,介质不会卡阻堵塞,并且具有全通径流通特性,其密封结构可以分软密封、硬密封结构。是具有精密构造,工艺性好,结构紧凑等特点,密封阀座为活动结构设计,有防磨损和自动补偿功能,因而寿命更长。在关闭和开启过程中阀座跟闸板一直紧贴运动,使得阀门启闭力稳定,并且具有切断介质等特点。
三、技术参数:
公称通径 |
200×200、300×300、400×400、500×500、600×600、700×700 |
适用温度 |
-10~ 200℃ |
连接形式 |
法兰 |
法兰标准 |
GB/T9113、JB/T79 |
主体材料 |
Q235A、304、316、304L、316L |
密封形式 |
硬密封、软密封 |
配套附件 |
1、安装法兰 2、电磁阀 3、空气过滤器 4、行程开关 |
气源压力 |
0.4~0.6MPa |
电磁阀电压 |
DC24V、AC220V |
行程开关控制电压 |
DC24V、AC220V |
四、性能参数:
类别 |
A×A |
B×B |
C×C |
H |
L |
n-d |
重量 |
单向 |
200×200 |
256×256 |
296×296 |
820 |
100 |
8-Φ12 |
62 |
250×250 |
306×306 |
346×346 |
930 |
100 |
8-Φ14 |
70.5 |
|
300×300 |
356×356 |
396×396 |
1050 |
100 |
8-Φ14 |
81 |
|
400×400 |
456×456 |
496×496 |
140 |
100 |
12-Φ14 |
114 |
|
450×450 |
510×510 |
556×556 |
1450 |
120 |
12-Φ18 |
130 |
|
500×500 |
560×560 |
606×606 |
1610 |
120 |
16-Φ18 |
147 |
|
双向 |
600×600 |
660×660 |
706×706 |
1830 |
120 |
16-Φ18 |
169 |
700×700 |
770×770 |
820×820 |
2130 |
140 |
20-Φ18 |
236 |
|
800×800 |
870×870 |
920×920 |
2440 |
140 |
20-Φ18 |
303 |
|
900×900 |
974×974 |
1030×1030 |
2660 |
160 |
27-Φ23 |
424 |
|
1000×1000 |
10741074 |
1130×1130 |
2870 |
160 |
24-Φ23 |
636 |
|
说明 |
LMD-单向 |
I-手轮 |
距地面小于1.7米用手轮,大于1.7米用链轮 |
||||
LMS-双向 |
Ⅱ-链条 |
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
验货(卸货)须知:
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏;本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
