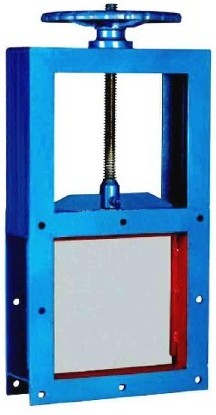

手动方形插板阀

型号：LMD

产品时间：2019/6/10 10:02:37

简要描述：

手动方形插板阀是主要控制设备，广泛使用在冶金、矿山、建材、粮食。手动插板阀通常手动插板阀是一种粉料、晶粒料、颗粒料及小块物料的流量或输送量的于卸料器配套使用，手动螺旋闸阀的直径与卸料器进料口配套，有方形和圆形两种。

一、简介：

手动方形插板阀安装于有压力的各种粉粒体物料管道上起开通及关断的作用。其zui大使用压力可达1MPa.手动插板阀具有,密封性好无内外漏的特点,易磨损的部位采用耐磨材料制成.同时阀门的结构充分考虑了粉粒体物料的特点,使阀门很少出现被物料卡住阀板不能滑动的现象。主要控制设备，广泛使用在冶金、矿山、建材、粮食。手动插板阀通常手动插板阀是一种粉料、晶粒料、颗粒料及小块物料的流量或输送量的于卸料器配套使用，手动螺旋闸阀的直径与卸料器进料口配套，有方形和圆形两种。

二、结构特点：

本阀经常与卸料装置或是料仓配套使用，采用法兰连接安装简易，进出料口有方形和圆形两种，根据口径的大小有几十种规格，广泛应用于冶金、碳素、化工、建材等行业。具有结构简单紧凑、设计合理、密封可靠、操作轻便灵活、体积小、通道流畅、阻力小、易安装、易拆卸等优点，可水平安装或是垂直安装，具有防磨损和自动补偿功能寿命长等特点。在正常的使用过程中各传动部位应定期检查，加润滑油做好维护。

三、技术参数和性能：
公称通径：200×200、....、1000×1000
适用温度：-10~+200℃
连接法兰：GB/T9113、JB/T79
主体材料：WCB、Q235A、304、316、304L、316L
密封型式：硬密封、软密封
配套附件：1、安装法兰 2、电磁阀 3、空气过滤器 4、行程开关
气源压力：0.4~0.6MPa
电磁阀电压：DC24V、AC220V
行程开关控制电压：DC24V、AC220V

四、外形尺寸：

别	A×A	B×B	C×C	H	L	n-d	重量
单向	200×200	256×256	296×296	820	100	8-Φ12	62
	250×250	306×306	346×346	930	100	8-Φ14	70.5
	300×300	356×356	396×396	1050	100	8-Φ14	81
	400×400	456×456	496×496	140	100	12-Φ14	114
	450×450	510×510	556×556	1450	120	12-Φ18	130
	500×500	560×560	606×606	1610	120	16-Φ18	147
双向	600×600	660×660	706×706	1830	120	16-Φ18	169
	700×700	770×770	820×820	2130	140	20-Φ18	236
	800×800	870×870	920×920	2440	140	20-Φ18	303
	900×900	974×974	1030×1030	2660	160	27-Φ23	424
	1000×1000	10741074	1130×1130	2870	160	24-Φ23	636

五、产品安装:
1、安装前应仔细阅读本说明、并核对阀门型号、通径及技术参数。
2、严禁装上阀门后施焊法兰，以免损坏阀门密封圈，管道自先预留的阀门安装距离应适当，法兰两边加垫片。
3、两管道中心与阀门通径中心应保持同轴，法兰面应平整，不允许法兰面有较大的偏斜，以保证阀门的夹紧和正常工。

百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
