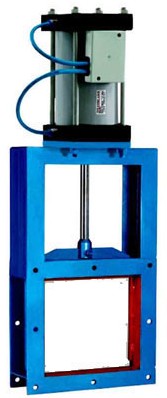

气动方形插板阀

型号：QLMD

产品时间：2019/6/10 10:19:21

简要描述：

气动方形插板阀是一种粉料、晶粒料、颗粒料及小块物料的流量或输送量的主要控制设备，广泛使用在冶金、矿山、建材、粮食、化工等行业控制流量变化或迅速切断。主要用于建材、冶金、矿山、电力、化工、玻璃、轻工、粮食等行业的库顶、库底及进出口等。是控制流量变化较大，启动频繁，切断迅速的理想设备。

一、简介：

气动方形插板阀是一种粉料、晶粒料、颗粒料及小块物料的流量或输送量的主要控制设备，广泛使用在冶金、矿山、建材、粮食、化工等行业控制流量变化或迅速切断。主要用于建材、冶金、矿山、电力、化工、玻璃、轻工、粮食等行业的库顶、库底及进出口等。是控制流量变化较大，启动频繁，切断迅速的理想设备。气动方形插板阀采用上装式结构，在高压、大口径条件下减少了阀体自身的连接螺栓，增强了阀门的可靠性且能克服系统自重对阀门正常工作的影响。

二、结构特点：

此阀门的优点在于阀体通径无凹槽，介质不会卡阻堵塞，并且具有全通径流通特性，其密封结构可以分软密封、硬密封结构。是具有精密构造，工艺性好，结构紧凑等特点，密封阀座为活动结构设计，有防磨损和自动补偿功能，因而寿命更长。在关闭和开启过程中阀座跟闸板一直紧贴运动，使得阀门启闭力稳定，并且具有切断介质等特点。结构简单、操作灵活、重量轻、无卡阻、切断快，特别适用于各类无粘度的固体、粉料及小于Φ10mm的颗粒料，晶粒料的输送及流量调节，安装不受角度限制，操作方便，能随时调节开度。

三、主要技术参数：

公称通径	200×200、300×300、400×400、500×500、600×600、700×700
适用温度	-10~+200℃
连接形式	法兰
法兰标准	GB/T9113、JB/T79
主体材料	Q235A、304、316、304L、316L
密封形式	硬密封、软密封
配套附件	1、安装法兰 2、电磁阀 3、空气过滤器 4、行程开关
气源压力	0.4~0.6MPa
电磁阀电压	DC24V、AC220V
行程开关控制电压	DC24V、AC220V

四、主要性能参数：

类别	A×A	B×B	C×C	H	L	n-d	重量
单向	200×200	256×256	296×296	820	100	8-Φ12	62
	250×250	306×306	346×346	930	100	8-Φ14	70.5
	300×300	356×356	396×396	1050	100	8-Φ14	81
	400×400	456×456	496×496	140	100	12-Φ14	114
	450×450	510×510	556×556	1450	120	12-Φ18	130
	500×500	560×560	606×606	1610	120	16-Φ18	147
双向	600×600	660×660	706×706	1830	120	16-Φ18	169
	700×700	770×770	820×820	2130	140	20-Φ18	236
	800×800	870×870	920×920	2440	140	20-Φ18	303
	900×900	974×974	1030×1030	2660	160	27-Φ23	424
	1000×1000	10741074	1130×1130	2870	160	24-Φ23	636
说明	LMD-单向	I-手轮	距地面小于1.7米用手轮，大于1.7米用链轮链条节数M=0.105X-113（X是丝杆中心离地面度度）
说明	LMS-双向	Ⅱ-链条	距地面小于1.7米用手轮，大于1.7米用链轮链条节数M=0.105X-113（X是丝杆中心离地面度度）

百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
