一、简介:

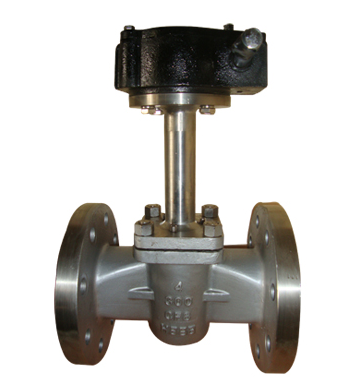

X343F加长杆美标旋塞阀密封面之间的运动带有擦拭作用、全开时可以完全防止密封面与介质接触所以可用于带悬浮颗粒的介质。旋塞阀圆柱形的关闭件通过旋转900就可以达到开启和关闭所以该阀门非常适用快速启闭的场合。旋塞阀结构简单易于维修和清理、如紧定式圆维形旋塞阀、拧下紧定螺母、撤下垫圈阀塞便可以从阀体中取出、进行清理和维修。奥氏体不 锈钢制成的该类阀门是食品工业和制药工的选择。在事故等紧急状态下,能快速连通或切断管路。与闸阀、截止阀相比,操作更灵活,开关更迅速。旋塞阀是用带通孔的塞体作为启闭件,塞体随阀杆转动,以实现启闭动作。加长杆美标旋塞阀适用于公称压力 Class150~600Lbs,工作温度为 -29~180℃ 的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。
二、特点:
(1)适用于经常操作,启闭迅速、轻便。
(2)流体阻力小。
(3)结构简单,相对体积小,重量轻,便于维修。
(4)密封性能好。
(5)不受安装方向的限制,介质的流向可任意。
(6)无振动,噪声小。
(7)双向流动,使用安装更方便。
(8)零件材质及法兰尺寸可根据实际工况或用户要求合理选配,满足各种工程需要。
三、技术参数:
压力级(Lb) | 材料 | ||||
阀体、阀盖 | 塞子 | 调节垫圈 | 调节垫片 | O 形圈 | |
150、300、600 | 铸钢 | WCB、Monel 合金、CF8、CF8M | F6、F316、F304L、F316L | 增强聚四氟乙烯 | 氟橡胶 |
不锈钢 | |||||
超低碳不锈钢 |
四、制造标准:
设计与制造 |
结构长度 |
法兰尺寸 |
对焊连接尺寸 |
压力~温度 |
试验~检验 |
API600 |
ANSIB16.10 |
ANS1B16.5a |
ANS1B16.25 |
ANS1B16.34 |
AP1598 |
五、压力试验:
公称压力 |
强度试验 |
水密封试验 |
气密封试验 |
|||
MPa |
Lbf/in2 |
MPa |
Lbf/in2 |
MPa |
Lbf/in2 |
|
150 |
3.1 |
450 |
2.2 |
315 |
0.5~0.7 |
60~100 |
300 |
7.8 |
1125 |
5.6 |
815 |
||
600 |
15.3 |
2225 |
11.2 |
1630 |
||
900 |
23.1 |
3350 |
16.8 |
2440 |
||
1500 |
38.4 |
5575 |
28.1 |
4080 |
||
2500 |
64.6 |
9367 |
47.4 |
6873 |
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
验货(卸货)须知:
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏;本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
