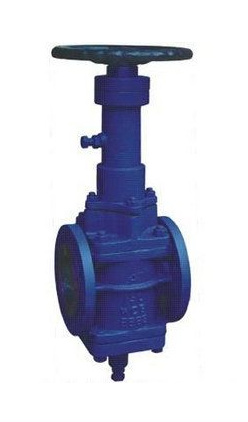

轨道式旋塞阀

型号：XZ43X

产品时间：2019/6/24 17:12:45

简要描述：

伞齿轮传动将军阀又称轨道式旋塞阀，适用于航空煤油、原油、轻质油、天然气、液化气、管道煤气、化工介质等管道上，作为截断介质的理想装置。双关双断及泄放功能阀门的工作原理关键是安装在旋塞上的两片密封滑片的动作。

一、简介：
伞齿轮传动将军阀又称轨道式旋塞阀，适用于航空煤油、原油、轻质油、天然气、液化气、管道煤气、化工介质等管道上，作为截断介质的理想装置。双关双断及泄放功能阀门的工作原理关键是安装在旋塞上的两片密封滑片的动作。伞齿轮传动全通径将军阀适用于航空煤油、原油、轻质油、天然气、液化气、管道煤气、化工介质等管道上，作为截断介质的理想装置。弹性密封圈是模压成型在滑片的沟槽中，随着密封滑片向阀门的进出口移动，密封圈子也逐渐被压入沟槽中，经过机械加工的滑片表面与阀体内腔形成二级金对金属密封防止弹性密封圈子继续被压，并且具有防火功能。

二、产品特点：
①阀门在开关过程中，阀体密封面与滑片密封面没有任何接触，因此，密封面无摩擦、磨损、阀门的使用寿命长，开关力矩小；
②阀门在维修时，不需将阀门从管线上拆下，只需将阀门底盖拆开，调换一对滑片即可，维修十分方便；
③阀体及旋塞为全通径，介质在通过阀门时无流阻，并且可通球对管道进行清洗，克服了缩径阀门的缺点；
④全通径将军阀的阀体内腔镀有硬铬，密封区域坚硬光滑；
⑤滑片上的弹性密封采用氟橡胶，并且模压成型在滑片表面沟槽中。具有防火功能的金属对金属的密封作为弹性密封的背衬；
⑥阀门具有自动泄放装置（备选），在阀门完全关闭后，防止阀腔异常升压并检验阀门的效果；
⑦阀门开关指示器与开关位置同步，可以准确显示齿轮传动全通径将军阀的开关状态。

三、产品制造标准:
设计制造标准：API 6D
结构长度标准：ASME B16.10
连接法兰标准：ASME B16.2
压力温度等级：ASME B16.34
试验检验标准：API 598、API 6D

四、主要外形及连接尺寸：

150Lb 全通径、齿轮操作
型号	尺寸（IN）	L	D	D1	D2	B	f	A	B	C	H	K	D0	Z-d
XZ543X	4	432	φ229	φ190.5	φ157	24	2	857	532	170	175	290	φ310	8-φ19
XZ543X	6	533	φ279	φ241.5	φ216	26	2	910	569	186	205	350	φ310	8-φ22
XZ543X	8	635	φ343	φ298.5	φ270	29	2	1011	621	235	260	495	φ310	8-φ22
XZ543X	10	787	φ406	φ362	φ324	31	2	1115	695	265	348	600	φ310	12-φ25
XZ543X	12	914	φ483	φ432	φ381	32	2	1201	731	315	398	670	φ310	12-φ25
XZ543X	14	854	φ533	φ476	φ413	35	2	1266	784	327	461	740	φ310	12-φ29
XZ543X	16	889	φ597	φ540	φ470	37	2	1625	940	432	510	810	φ460	16-φ29
XZ543X	18	1219	φ635	φ578	φ533	40	2	1982	1130	597	550	915	φ460	16-φ32
XZ543X	20	1219	φ699	φ635	φ584	43	2	1994	1130	610	590	940	φ460	20-φ32

百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
