一、简介：

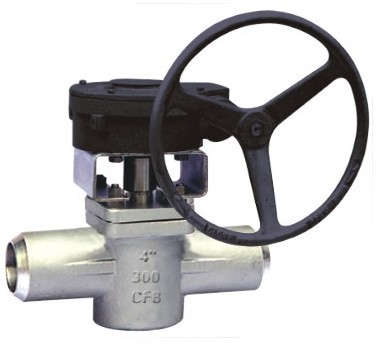

X61F美标承插焊旋塞阀的结构简单，开关迅速，流体阻力小，角行程操作快。在事故等紧急状态下，能快速连通或切断管路。与闸阀、截止阀相比，操作更灵活，开关更迅速。旋塞阀是用带通孔的塞体作为启闭件，塞体随阀杆转动，以实现启闭动作。产品的密封性是通过卡套四周的密封面来实现的。独特的360°金属唇边保护固定卡套；阀门没有空腔给介质积聚。金属唇边在旋塞转时提供自洁的作用，美标承插焊旋塞阀适合于粘稠和易结垢的工况，双向流动，使用安装更方便，零件材质及法兰尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。
二、特点：
1、结构合理、密封可靠、性能优良、造型美观。
2、承插焊卡套旋塞阀的密封性是通过卡套四周的密封面来实现的。独特的360°金属唇边保护固定卡套。
3、不锈钢手动阀门没有空腔给介质积聚。
4、金属唇边在旋塞转时提供自洁的作用，适合于粘稠和易结垢的工况。
三、标准规范：
设计制造标准：API599，API6D
结构长度标准：ASME B16.10
连接法兰标准：ASME B16.5
压力温度等级：ASME B16.34
试验检验标准：API598.API6D
四、外形尺寸：
|
压力 |
公称通径 |
尺寸（mm） |
||||||
|
NPS（inch） |
（mm） |
d1 |
d2 |
L |
b |
H |
D0 |
|
|
150 LB |
1/2 |
13 |
21.8±0.1 |
38 |
108 |
10 |
110 |
160 |
|
3/4 |
19 |
27.2±0.1 |
43 |
117 |
13 |
115 |
160 |
|
|
1 |
25 |
33.9±0.1 |
49 |
127 |
13 |
115 |
190 |
|
|
11/4 |
32 |
42.7±0.1 |
56 |
140 |
13 |
135 |
190 |
|
|
11/2 |
38 |
48.8±0.1 |
65 |
165 |
13 |
140 |
240 |
|
|
2 |
51 |
61.2±0.1 |
78 |
178 |
16 |
150 |
305 |
|
|
21/2 |
64 |
74±0.2 |
90 |
190 |
16 |
165 |
305 |
|
|
3 |
78 |
90±0.15 |
105 |
203 |
16 |
180 |
450 |
|
|
4 |
102 |
115.6±0.15 |
126 |
229 |
19 |
380 |
500 |
|
