一、简介:

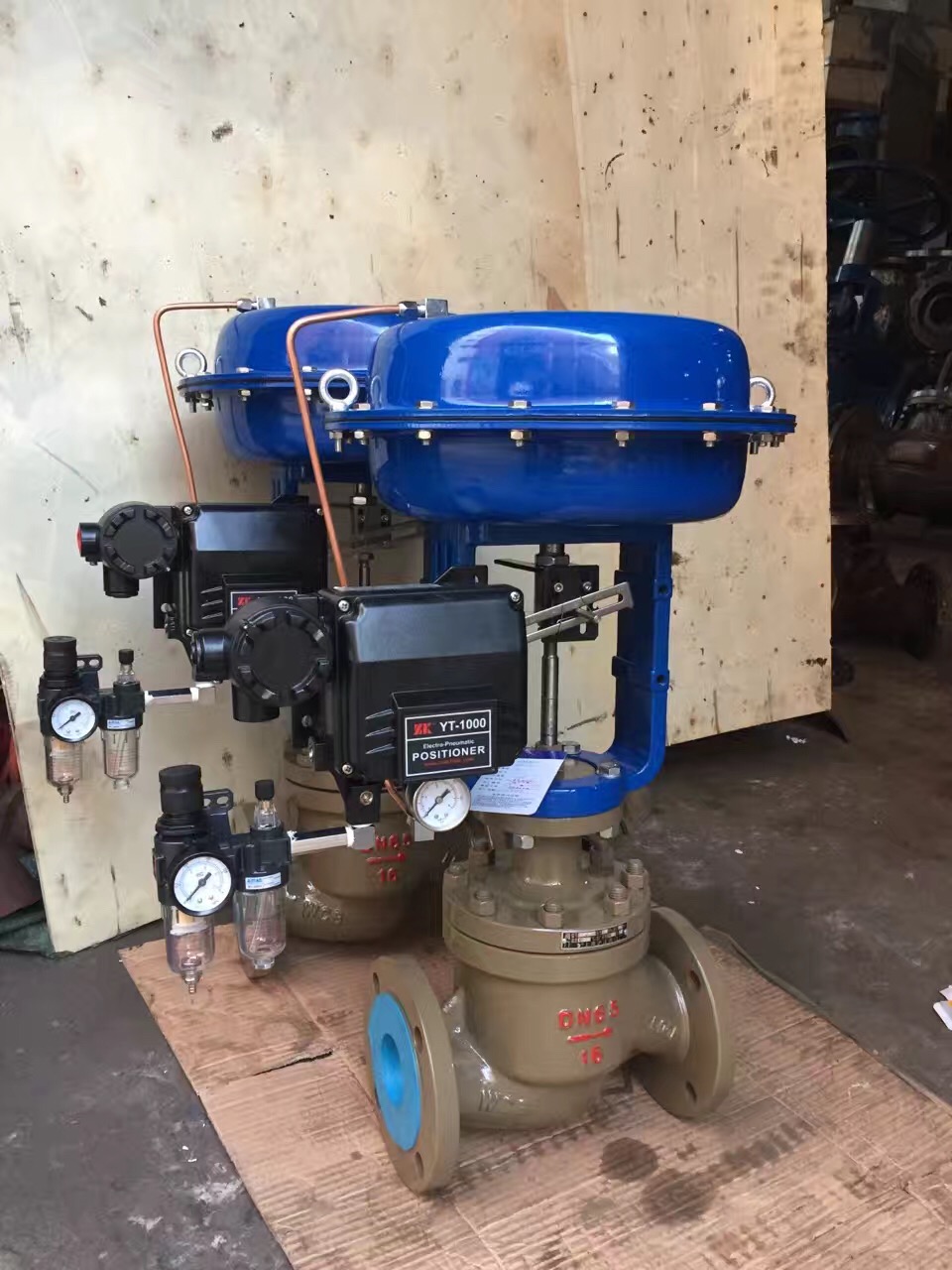

ZMAT气动薄膜隔膜调节阀是专为高压系统使用的一种特殊阀门。与气动或电动(配用电--气转换器)调节仪表等连接后,广泛应用于化肥、石化、电站、轻工等行业中作生产过程的自动调节和远程控制。气动薄膜高压角形调节阀采用改变讯号压力来变化阀门的流能截面,从而达到介质流量的改变,完成对所需参数(如压力、流量、温度、液位等)的调节。除阀体为角型外,其他结构均和单座阀相似,其特点决定了它的流路简单,阻力小,特别有利于高压降、高粘度、含有悬浮物和颗粒状物质流体的调节。 气动薄膜角式调节阀 阀体为直角形,阀芯为单导向结构,阀体流路简单,阻力小,特别适用于高粘度,含有悬浮物和颗粒状介质流体的调节,可避免结焦、粘结、堵塞。气动薄膜角式调节阀采用顶部导向结构,由多弹簧气动薄膜执行机构和角型调节阀阀体组成,具有结构紧凑、重量轻、动作灵敏、流体通道呈流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。
二、产品特点:
1.顶导向单座调节阀,结构紧凑,部件少、易维修。
2.金属阀芯适合多种工作场合,达IV级泄漏标准,ZXPQ型软密封结构阀芯达VI级泄漏标准。
3.阀体按流体力学原理设计成等截面低流阻流道,额定流量系数增大30%。
4.可调范围大,固有可调比为50。
5.执行机构采用多弹簧结构,高度减少30%、重量减轻30%。
6.ZXPV型波纹管密封型调节阀,对移动的阀杆形成完全的密封,堵绝流体外漏。
7.ZXPJ型调节阀带有保温夹套,用于流体冷却后易结晶、凝固造成堵塞的场合。
三、安装、使用注意事项:
1、气动隔膜调节阀应垂直安装于管道上, 体积重量较大的以及使用在振动场合时应加支承和夹固。
2、气动隔膜阀一般应设有旁通管路, 以便在隔膜发生故障或维修时能转换成旁路操作, 使生产过程正常进行, 在一般不重要场合, 装设手轮机构后可以省略旁通管路, 以进行手动操作, 同时可限制阀门开度, 当手轮机构停止使用时, 应恢复到原空档位置, 以利于自控系统的正常进行。
3、清洗管道时, 调节应处于最大开度, 以便排除管道内污物。
4、如阀体衬有防腐层, 安装在管道上时,应采用耐腐蚀软垫, 并注意不使阀体法兰密封面受损。
5、对隔膜及衬里应定期检查, 防止因腐蚀和破裂而损坏其它零件和造成事故.
四、外形尺寸:
公称通径 |
外形安装尺寸 |
||||
A |
H |
H1 |
L |
||
ZMAT型 |
ZMBT型 |
||||
15 |
280 |
479 |
532 |
47.5 |
140 |
20 |
479 |
532 |
52.5 |
145 |
|
25 |
479 |
532 |
57.5 |
155 |
|
32 |
325 |
538 |
617 |
67.5 |
165 |
40 |
553 |
632 |
72.5 |
190 |
|
50 |
562 |
641 |
80 |
210 |
|
65 |
410 |
754 |
855 |
90 |
240 |
80 |
100% |
876 |
97.5 |
270 |
|
100 |
857 |
958 |
107.5 |
335 |
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
验货(卸货)须知:
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏;本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
