一、简介：

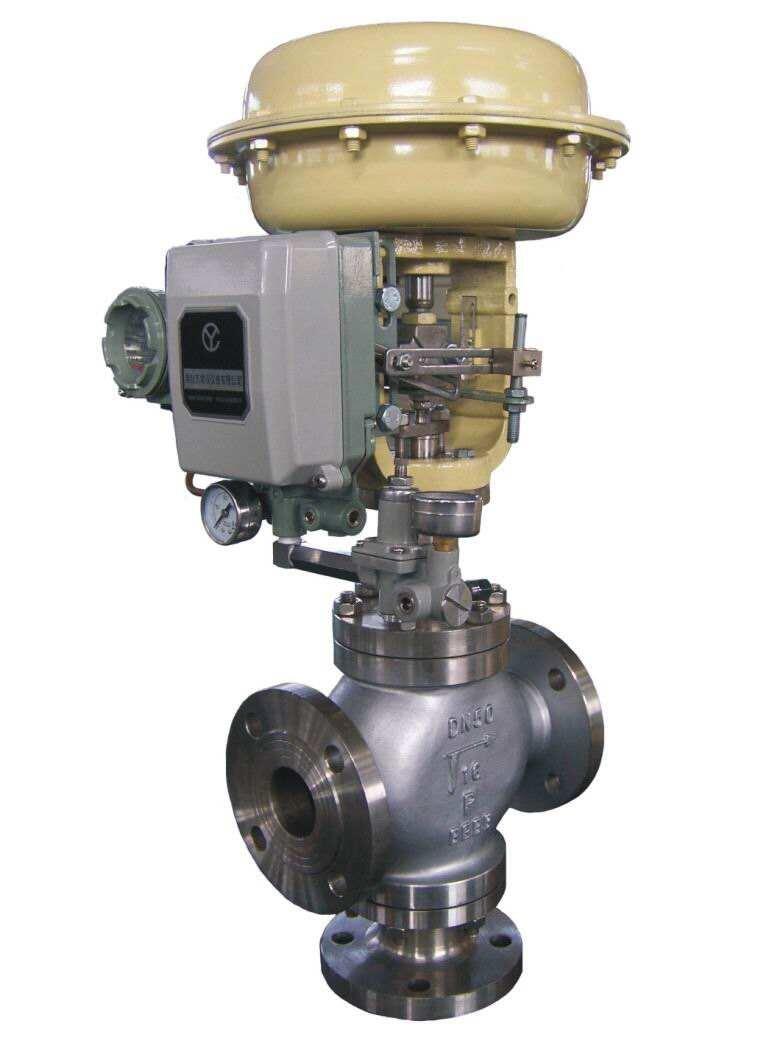

ZMAQ气动薄膜三通调节阀公称压力有PN16、40、64；公称通径范围DN25-400。适用流体温度由-60℃至+450℃。泄漏量标准为II级、Ⅳ级。流量特性有直线、抛物线。多种规格可供选择。采用圆筒型薄壁窗口形阀芯导向，不同于柱塞形阀芯的衬套导向。配用多弹簧执行机构，具有结构简单、重量轻、体积小、拆装方便等优点。广泛应用于精确控制气体、液体保持在给定值。适合于把一种流体通过三通阀分成二路流出或是把两种流体经三通阀合并成一种流体的场合。调节阀用于调节介质的流量、压力和液位。根据调节部位信号，自动控制阀门的开度，从而达到介质流量、压力和液位的调节。
二、特点：
气动薄膜三通调节阀在某些场合可以替代两个二通阀和一个三通接管而等到广泛应用常用于热交换器的两相调节，也可用于简单的配比调节。公称通径和压差较小时，合流阀可用于分流场合，可互换使用，但公称通径大于80mm和压。差较大的分流场合，不能互换使用。可配附件：定位器 手轮机构 空气过滤减压器等。
三、零部件材料：
|
零件名称 |
材料 |
温度范围 |
|
阀 体 |
HT200 |
-20～200℃ |
|
ZG230-450 |
-40～450℃ |
|
|
ZG1Cr18Ni9Ti |
-250～550℃ |
|
|
阀芯、阀座、阀杆 |
1Cr18Ni9 |
-250～550℃ |
|
密封垫 |
橡胶石棉板 |
|
|
不锈钢缠绕垫 |
|
|
|
填料 |
聚四氟乙烯 |
|
|
上下膜盖 |
A 3 钢板 |
|
|
膜片 |
35CrMoA |
|
|
35、A 3 |
|
|
|
支架、顶盘 |
HT200 |
|
|
压缩弹簧 |
60Si2Mn |
|
|
波纺薄膜 |
5806胶夹480D尼龙66网眼布 |
|
四、产品参数:
|
阀座直径mm |
合流 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
分流 |
|
|
|
|
|
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
额定流量 |
合流 |
8.5 |
13 |
21 |
34 |
52 |
85 |
125 |
210 |
340 |
535 |
800 |
1260 |
|
分流 |
|
|
|
|
|
85 |
125 |
210 |
340 |
535 |
800 |
1260 |
|
|
公称压力MPa |
0.6 4.0 6.4 |
||||||||||||
|
行 程mm |
16 |
25 |
40 |
60 |
100 |
||||||||
|
流量特性 |
直线 |
||||||||||||
|
介质温度℃ |
-20～200、-40～+250（常温型）、-40～315（中温型） |
||||||||||||
|
法兰尺寸 |
铸铁法兰尺寸按JB79-59，铸钢法兰尺寸按JB79-59 |
||||||||||||
|
法兰型式 |
法兰密封面型式按JB77-59，其中铸钢法兰按光滑式，铸钢法兰按凹式 |
||||||||||||
|
阀体材质 |
HT200,ZG230-450、ZG1Cr18Ni9 |
||||||||||||
|
阀芯材质 |
1Cr18Ni9 |
||||||||||||
|
上阀盖型式 |
普通式（常温型），热片式（中温型） |
||||||||||||
|
可调比 |
30:1 |
||||||||||||
五、产品规格:
|
型 号 |
ZHA（B）-3 |
ZHA（B）-4 |
ZHA（B）-5 |
ZHA（B）-6 |
|
有效面积cm 2 |
400 |
630 |
1000 |
1600 |
|
行 程mm |
16.25 |
40 |
60 |
1000 |
|
弹簧范围KPa |
20～100；40～200、20～60、60～100、80～240 |
|||
百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
