一、简介:

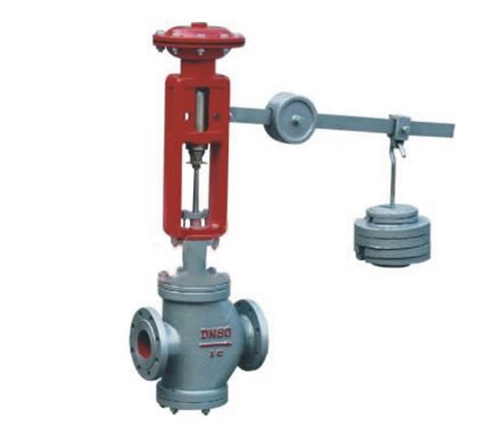

ZMHN直接作用压力调节器由阀体、阀座、阀芯部件等零部件组成,是一种无需外来能源而只依靠被调介质自身的压力变化进行自动调节压力的节能型产品,可用于非腐蚀性(zui高温度350℃)的液体、气体和蒸汽等介质的压力控制装置;广泛适用于石油、化工、冶金、轻工等工业部门及城市供热、供暖系统。此阀门广泛应用于化工、石油、冶金、电力、造纸、轻纺等工业生产过程的自动调节中。阀前式用于调节阀前面的管道内压力为恒定值,调节信号由阀前管道内取得,由于直接作用压力调节阀具有结构简单,动作可靠,维修方便,防火防爆的优点广泛应用于化工、石油、冶金、电力、造纸、轻纺等工业生产过程的自动调节中。
二、特点:
1、直接作用压力调节器无需外加能源,能在无电无气的场所工作,既方便又节约了能源。
2、压力分段范围细且互相交叉,调节精度高。
3、压力设定值在运行期间可连续设定。
4、对阀后压力调节,阀前压力与阀后压力之比可为10:1~10:8。
5、橡胶膜片式检测,执行机构测精度高、动作灵敏。
6、采用压力平衡机构,使调节阀反应灵敏、控制精确。
三、工作原理:
阀后式直接作用压力调节阀的调节信号,由阀后管道内取得,它随着作用在膜室上被调节压力的增加,克服重锤所产生力后,阀芯向下移动, 逐渐与阀座闭合,使流通截面减小,阀芯向上运动,流通截面增加,直到被调压力等于给定值为止。阀前式直接作用压力调节阀的调节信号,由阀前管道内取得,它随着作用在膜室上被调压力的增加,克服重锤所产生力后,阀芯向下移动,逐渐离开阀座,使流通截面增加,直到阀前的压力下降到给定值;反之,当膜室上压力见效时,重锤所产生的力使阀芯上升,逐渐与阀座闭合,使流通截面减小,直到阀前压力增高到给定值为止。
四、技术参数:
调节范围 |
1号膜室:0.5~1.3;2号膜室:0.1~0.5;4号膜室:0.015~0.1MPa |
阀体型式 |
直通双座铸造球型阀 |
公称通径 |
25、32、40、50、65、80、100、125、150、200mm |
公称压力 |
PN1.6MPa |
阀芯型式 |
双座柱塞型阀芯 |
执行机构 |
气动薄杠杆执行机构 |
阀作用型式 |
有阀前式和阀后式两种 |
五、外形尺寸:
公称通径 |
φA |
H |
H1 |
H2 |
L |
25 |
185 |
727 |
117 |
297 |
185 |
32 |
733 |
120 |
303 |
200 |
|
40 |
772 |
139 |
342 |
220 |
|
50 |
225 |
782 |
144 |
352 |
250 |
65 |
877 |
188 |
447 |
275 |
|
80 |
375 |
907 |
208 |
477 |
300 |
100 |
931 |
220 |
501 |
350 |
|
125 |
1034 |
270 |
604 |
3410 |
|
150 |
1059 |
280 |
629 |
450 |
|
200 |
1134 |
300 |
704 |
550 |
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
验货(卸货)须知:
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏;本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
