一、产品概述：

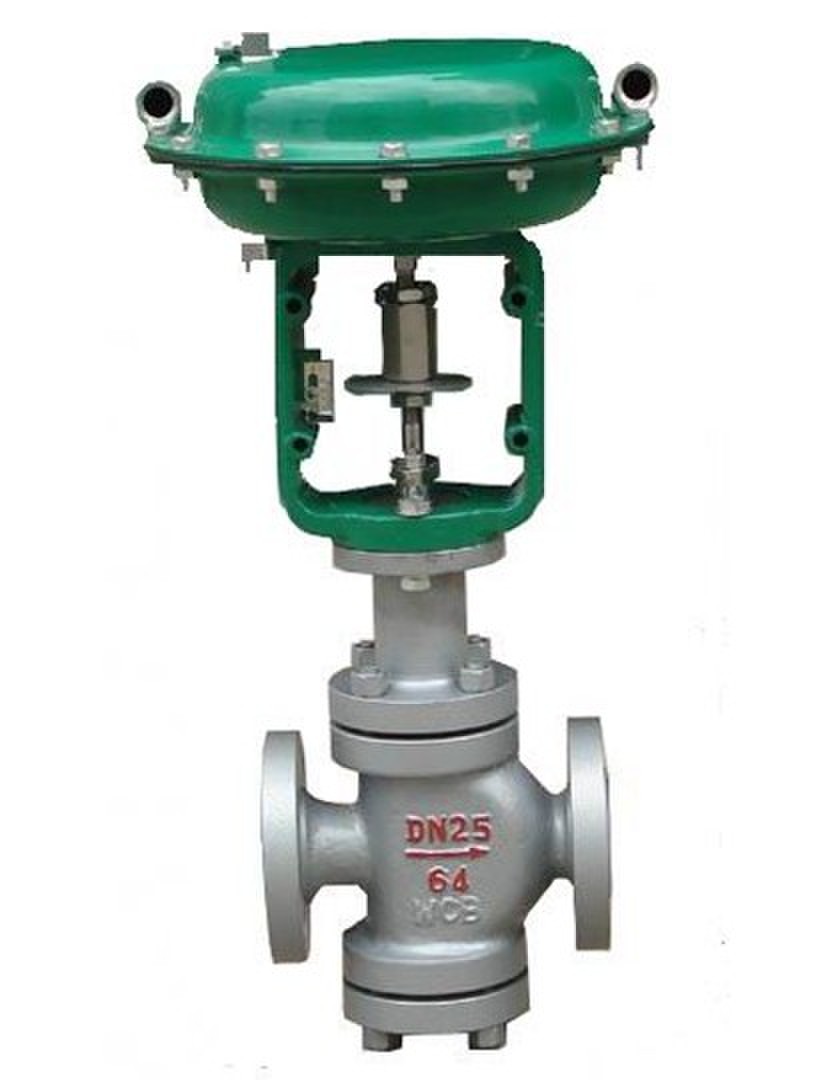

ZMAN气动薄膜双座调节阀采用双导向结构，配用多弹簧执行机构，具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体、蒸汽等介质，工艺参数加如压力、流量、温度、液位保持在给定值。特别适用于允许压差较大，而允许泄漏量也较大的不是很清洁的介质场合。本系列产品有标准型、波纹管密封型、夹套保温型等多种品种。公称压力等级有PN10、16、40、64；阀体口径范围DN20~200。适用流体温度由-200℃~+560℃，其范围内多种档次。泄漏量标准有II 级或IV级。流量特性为线性或等百分比。多种多样的品种规格可供选择。
二、产品特点：
由电动执行机构或气动执行机构和调节阀两部分组成。调节阀分电动调节阀、气动调节阀和液动调节阀（自力式调节阀）等。调节阀用于调节介质的流量、压力和液位。根据调节部位信号，自动控制阀门的开度，从而达到介质流量、压力和液位的调节。通常分为直通单座式调节阀和直通双座式调节阀两种，后者具有流通能力大、不平衡办小和操作稳定的特点，所以通常特别适用于大流量、高压降和泄漏少的场合。流通能力Cv是选择调节阀的主要参数之一，调节阀的流通能力的定义为：当调节阀全开时，阀两端压差为0.1MPa，流体密度为1g/cm3时，每小时流径调节阀的流量数，称为流通能力，也称流量系数，以Cv表示，单位为t/h，液体的Cv值按下式计算。
三、技术参数：
|
公称通径DN（mm） |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|||
|
额定流量系数（KV） |
直线 |
12.1 |
19.4 |
30.3 |
48.3 |
75.9 |
121 |
193.6 |
302.5 |
484 |
759 |
||
|
等百分比 |
11 |
17.6 |
27.5 |
44 |
69.3 |
110 |
176 |
275 |
440 |
693 |
|||
|
额定行程L（mm） |
16 |
25 |
40 |
60 |
|||||||||
|
膜片有效面积Ae（cm2） |
280 |
400 |
600 |
1000 |
|||||||||
|
公称压力PN（MPa） |
1.6、4.0、6.4 |
||||||||||||
|
固有流量特性 |
直线、等百分比 |
||||||||||||
|
固有可调比 |
50 |
||||||||||||
|
信号范围Pr（KPa） |
20～100、40～200、20～60、60～100、80～240 |
||||||||||||
|
气源压力Ps（MPa） |
0.14~0.4 |
||||||||||||
|
允许泄漏量（l/h） |
II级（5×10-3×阀额定容量） IV级（10-3×阀额定容量） |
||||||||||||
|
工作温度t（℃） |
常温型 |
-20～200、-40～250、-60～250 |
|||||||||||
|
工作温度t（℃） |
散热型 |
-40～450、-60～450 |
|||||||||||
|
工作温度t（℃） |
高温型 |
450～650 |
|||||||||||
|
工作温度t（℃） |
低温型 |
-60～-100、-100～-200、-200～-250 |
|||||||||||
四、允许压差:
|
膜片有胶面积Ae（cm2） |
280 |
|
400 |
|
600 |
|
1000 |
|
||
|
信号范围Pr（KPa） |
20-100 |
40-200 |
20-100 |
40-200 |
20-100 |
40-200 |
20-100 |
40-200 |
||
|
气源压力Ps（MPa） |
0.14 |
0.25 |
0.14 |
0.25 |
0.14 |
0.25 |
0.14 |
0.25 |
||
|
需配附件 |
- |
P |
- |
P |
- |
P |
- |
P |
||
|
公称通径DN（mm） |
25 |
12 |
5.57 |
6.40 |
|
|
|
|
|
|
|
32 |
15 |
|
|
6.16 |
6.40 |
|
|
|
|
|
|
40 |
20 |
|
|
5.57 |
6.40 |
|
|
|
|
|
|
|
|
6.16 |
6.40 |
|
|
|
|
|||
|
|
|
4.90 |
6.40 |
|
|
|
|
|||
|
50 |
25 |
|
|
6.16 |
6.40 |
|
|
|
|
|
|
|
|
4.90 |
6.40 |
|
|
|
|
|||
|
|
|
3.90 |
6.40 |
|
|
|
|
|||
|
65 |
32 |
|
|
|
|
4.48 |
6.40 |
|
|
|
|
80 |
40 |
|
|
|
|
3.90 |
6.40 |
|
|
|
|
|
|
|
|
4.48 |
6.40 |
|
|
|||
|
|
|
|
|
3.63 |
6.40 |
|
|
|||
|
100 |
50 |
|
|
|
|
4.48 |
6.40 |
|
|
|
|
|
|
|
|
3.63 |
6.40 |
|
|
|||
|
|
|
|
|
2.90 |
6.40 |
|
|
|||
|
125 |
65 |
|
|
|
|
|
|
3.85 |
6.40 |
|
|
150 |
70 |
|
|
|
|
|
|
2.89 |
6.40 |
|
|
|
|
|
|
|
|
3.85 |
6.40 |
|||
|
|
|
|
|
|
|
3.20 |
6.40 |
|||
|
200 |
100 |
|
|
|
|
|
|
3.85 |
6.40 |
|
|
|
|
|
|
|
|
3.20 |
6.40 |
|||
|
|
|
|
|
|
|
1.60 |
4.81 |
|||
百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
