一、产品简介：

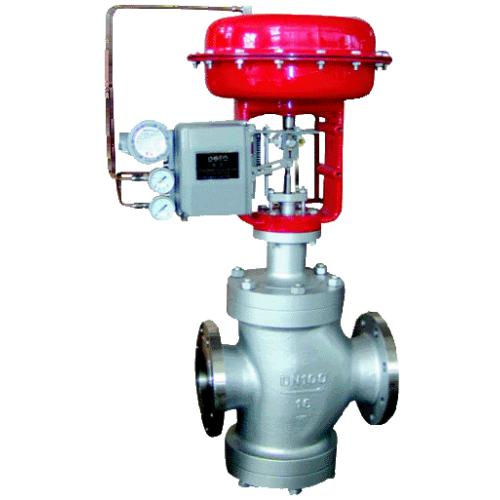

ZMAP型气动薄膜单座调节阀，单座柱塞形阀芯，阀芯采用顶底导向。适用于对泄漏量要求严格，阀前后压差低及有一定年度和含纤维状介质的场合，对于高压差、大口径阀应与定位器配合使用。单座适用于对泄露量求严格、阀前后压差低及有一定粘度和含纤维介质的场合；双座阀不平衡力小、允许压差大、流通能力大等特点，适用于泄露量要求不严格的场合；套筒阀具有稳定性好，不易产生震动，噪音低，对温度敏感小，适用于压差较大及泄露量要求不严格场合。
二、结构原理：
气动薄膜波纹客密封调节是气动薄膜单、双座调节阀的一种变形产品。由气薄膜执行机构和波纹管密封阀两部分组成。阀部分的上阀盖内，装有波纹管部件，将介质与外界隔绝，并能保证阀杆作上下移动。此外，在上阀盖上端仍有聚四氟乙烯“V”型填料密封，当波纹管部件一旦损坏时，作第二道密封。上阀盖的外壁上还装有压力表，以指示波纹管外侧的压力，如波纹管因故损坏，压力表指示值将随之增变。原理：当执行机构气室接受气动讯号后，推动膜片膜弹簧压力缩，并推动推杆、阀杆、阀芯位移，从而改变了阀芯、阀座间的流通面积，使流量发生变化达到对工艺参数进行调节的目的。
三、允许压差：
|
供气压力 |
弹簧压力 |
公称通径 |
20 |
20 |
20 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
阀座直径 |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
||
|
0.14 |
20-100 |
允许压差MPa |
5.3 |
3.7 |
2.3 |
1.3 |
0.8 |
0.5 |
0.5 |
0.3 |
0.25 |
0.2 |
0.12 |
0.12 |
0.08 |
0.05 |
0.05 |
0.035 |
|
0.24 |
40-200 |
6.4 |
6.4 |
5.5 |
3.1 |
1.8 |
1.2 |
1.1 |
0.7 |
0.65 |
0.45 |
0.18 |
0.18 |
0.10 |
0.10 |
0.10 |
0.07 |
四、执行机构主要技术参数：
|
型 号 |
ZHA(B)-1 |
ZHA(B)-2 |
ZHA(B)-3 |
ZHA(B)-4 |
ZHA(B)-5 |
ZHA(B)-6 |
|
有效面积cm2 |
200 |
280 |
400 |
630 |
1000 |
1600 |
|
行 程mm |
10 |
16 |
25 |
40 |
60 |
1000 |
|
弹簧范围KPa |
20～100(标准)；40～200；80～240；20～60；60～100 |
|||||
五、主要技术性能指标：
|
项目 |
指标值 |
|
|
基本误差％ |
不带定位器 |
±5.0 |
|
带定位器 |
±1.0 |
|
|
回差％ |
不带定位器 |
3.0 |
|
带定位器 |
1.0 |
|
|
死区％ |
不带定位器 |
3.0 |
|
带定位器 |
0.4 |
|
|
允许泄漏量L/h |
1×10-3×阀额定容量 |
|
百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
