一、简介：

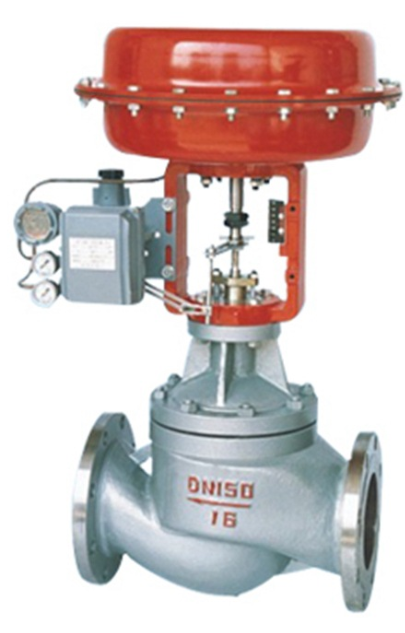

ZJHP气动单座调节阀采用顶导向结构，配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵 敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。气动单座调节阀广泛应用于精确控制气体、液体等介质的工艺参数如压力、流量、液位保持在 给定值。特别适用于允许泄漏小且阀前后压差不大的工作场合。广泛应用于精确控制气体、液体等介特别适用于允许泄漏小且阀前后压差不大的工作场合。是一种顶导向结构的调节阀，阀体流体通道呈 S 流线型，压降损失小，流量大， 可调范围广，流量特性曲线精度高，阀芯导向面积大，抗振性好。调节阀配用多弹簧式薄膜执行机构，结构紧凑，输出力大。可用于控制各种不同压力和温度的流体。
二、零部件材料：
阀体、阀盖：HT200、ZG230—450、ZG1Cr18Ni9Ti
阀芯、阀座：1Cr18Ni9Ti、司钛莱合金堆焊
软密封阀芯：增强聚四氟乙烯
填料：聚四氟乙烯、柔性石墨、不锈钢波纹管
垫片：橡胶石棉板、1Cr18Ni9Ti、石棉缠绕垫片
膜盖：A3
波 纹 膜片：****橡胶夹增强涤纶织物
弹簧：60Si2Mn
阀杆、推杆：2Cr13、1Cr18Ni9Ti
衬套：2Cr13
三、技术参数及性能：
|
体型式： |
直通铸造球型阀 |
|
公称通径： |
DN20 、25 、32 、40 、50 、65 、80 、100 、200 |
|
公称压力： |
PN 1.6、2.5、4.0、6.4、10.0Mpa |
|
ANSI 150、300、 600Lb |
|
|
JIS 10K、20K、30K、40K |
|
|
连接方式： |
法兰：FF、RF、RTJ、等 |
|
螺纹：（适用于 1”以下） |
|
|
焊接：SW、BW |
|
|
法兰距： |
符合IEC 534 |
|
阀盖形式： |
标准型、加长型（散热、低温、波纹管密封） |
|
填 料： |
V型聚四氟乙烯、柔性石墨填料等 |
|
密封垫： |
金属夹石墨密封垫、聚四氟乙烯垫 |
|
执行机构： |
气动：多弹簧执行机构 、单弹簧执行机构 |
|
电动：3810L系列 、PSL系列 |
四、阀内部件：
|
阀芯型式： |
单座柱塞 |
|
流量特性： |
等百分比、线性 、快开 |
|
内件材质： |
标准材质组合及使用温度、压力范围请参阅附录 |
百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
