一、简介：

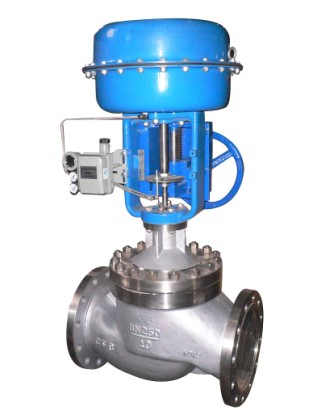

ZJHM气动调节阀结构组成调节阀通常由电动执行机构或气动执行机构与阀体两部分共同组成。直行程主要有直通单座式和直通双座式两种，后者具有流通能力大、不平衡办小和操作稳定的特点，所以通常特别适用于大流量、高压降和泄漏少的场合。角行程主要有：V型电动调节球阀、气动薄膜切断阀，偏心蝶阀等。解决了传统调节阀等各种不可靠性因素，如密封的可靠性、定位的可靠性、动作的可靠性等。气动调节阀的问世，使中国的调节阀技术和应用水平达到了九十年代末先进水平；它是对调节阀的重大突破；尤其是电子式全功能超轻型阀，必将成为下世纪调节阀的主流。
二、按作用分类
1、两位阀：主要用于关闭或接通介质；
2、调节阀：主要用于调节系统。选阀时，需要确定调节阀的流量特性；
3、分流阀：用于分配或混合介质；
4、切断阀：通常指泄漏率小于十万分之一的阀。
三、按参数分类：
1、按压力分类
(1)真空阀：工作压力低于标准大气压；
(2)低压阀：公称压力PN≤1.6MPa；
(3)中压阀：PN2.5～6.4MPa；
(4)高压阀：PNl0.0～80.OMPa，通常为PN22、PN32；
(5)超高压阀：PN≥IOOMPa。
2、按介质工作温度分类
(1)高温阀：t>450℃；
(2)中温阀：220℃≤t≤450℃；
(3)常温阀：－40℃≤t≤220℃；④低温阀：－200℃≤t≤－40℃。
四、零件材料：
|
零件名称 |
材料 |
温度范围 |
|
阀体上阀盖 |
HT200 |
-20～200℃ |
|
ZG230-450 |
-40～450℃ |
|
|
ZG1Cr18Ni9Ti |
-250～550℃ |
|
|
ZG0Cr18Ni12Mo2Ti |
-40～600℃ |
|
|
阀芯、阀座 |
1Cr18Ni9 |
-250～550℃ |
|
0Cr18Ni12Mo2Ti |
-250～550℃ |
|
|
填 料 |
聚四氟乙烯 |
-40～200℃ |
五、外形尺寸：
|
公称压力MPa |
0.6 1.6 4.0 6.4 |
||||||
|
行程mm |
16 |
25 |
40 |
60 |
100 |
|
|
|
流量特性 |
直线、等百分比、快开型 |
||||||
|
介质温度℃ |
-40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃ |
||||||
|
法兰标准 |
符合JB78-59、JB79-59标准，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产 |
||||||
百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
