一、简介：

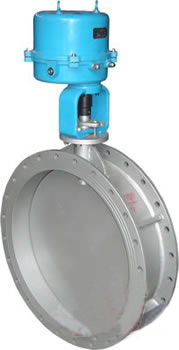

ZDRW电子式电动调节蝶阀是3610R(L)全电子式电动执行机构和蝶阀调节机构组成，执行机构内有伺服系弘，无须另配伺服放大器。具有结构简单，流通能力大，调节精度高等特点。执行机构可根据用户要求配置UNIC、PSQ、HQ、LDR等型号电子式电执行机构广泛应用于化工、石油、冶金、电站等工业生产过程中。适用介质，煤气、含尘气体、烟道气等。智能型,调节型,开关式。体积小巧体积仅相当于同类产品的35%左右。使用方便采用单相电源,接线简单；采用独创的球型凸出结构,使观察更方便；免加油免点检,防水防锈,任意角度安装。保护装置有双重限位,过热保护,过载保护。全行程时间15秒,30秒,45秒,60秒。及带手动功能。
二、特点：
1、电子式电动调节蝶阀密封副材料选用不锈钢和耐油橡胶配对，使用寿命长。
2、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。
3、蝶板采用框架结构，强度高，过流面积大，流阻小。
4、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。
5、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。
6、本阀结构独特，操作灵活，省力，方便。通常作为调节和截止使用。
三、规格：
|
类别 |
直行程 |
角行程 |
||
|
常温型 |
中温型 |
常温型 |
中温型 |
|
|
型号 |
ZDLW-6B(K) |
ZDLW-6B(K)G |
ZDRW-6B(K) |
ZDRW-6B(K)G |
|
规格 |
DN600～1000 |
DN50～1000 |
||
四、技术参数：
|
公称通径 mm |
50 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
|
公称压力 MPa |
0.6 |
||||||||||||||||
|
介质温度 ℃ |
常温：-20～200（铸铁）；-40～250（铸钢）； 中温-40～450（铸不锈钢） |
||||||||||||||||
|
额定转角 ° |
0～70 |
||||||||||||||||
|
流量特性 |
-20～150 |
||||||||||||||||
|
环境温度 ℃ |
近似等百分比 |
||||||||||||||||
|
接管法兰 |
按JB78-59 对夹式法兰连接 |
||||||||||||||||
|
阀体材质 |
HT200 ； 35 ； ZG230-450；1Cr18Ni9；ZG1Cr18Ni9Ti |
||||||||||||||||
|
阀板材质 |
HT200 ； 35 ； ZG230-450；1Cr18Ni9；ZG1Cr18Ni9Ti |
||||||||||||||||
百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
