一、简介：

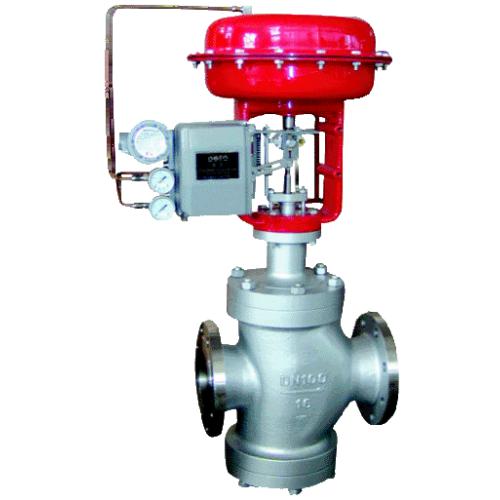

    ZHAN气动薄膜双座调节阀是由ZHA型气动薄膜多弹簧产执行机构和VN型直通双座阀两部分组成。原理：气动双座阀的作用原理是：由调节器来的信号压力，输入气动薄膜多弹簧执行机构的气室中、作用在膜片上产生推力，该力压缩弹簧组，使推杆位移，通过连接杆带动阀芯，产生相应的行程，改变阀芯与阀座间的节流面积从而达到调节介质流量之目的。特点：具有流通能力大、不平衡力小，作用方式 更换方便等优点；具有结构紧凑，输出力大、高度低、重量轻、装校方便等特点。气动双座阀的作用方式有两种：气关式、气开式。阀芯为双导向结构、只需将阀杆装入阀芯的另一导向端、阀体倒置（阀座不拆卸）上、下阀盖位置互换、即可实现由气关式改为气开式（或反之由气开式改为气关式）。

二、原理：
    气动薄膜双座调节阀在串联使用时，随着开度变化 ，阀前后压差也有变化，因此使阀门的工作特性曲线偏离理想特性。如果管路阻力大，直线性会变成快开特性 ，而丧失调节能力。等百分性将变成直线特性。小流量情况下，由于很少有管路阻力，上述特性畸变就不大了，对等百分性，实际上也就没有必要。从制造的角度来说， Cv =O．05以下时，也不可能再产生等百分比的侧面形状。因此，对小流量 阀主要 的问题是如何将流量控制在所需要的范围之内。

三、性能指标：
1.弹簧范围 :20-100、40-200KPa
2.供气压力 :140-300KPa
3.气源接口 :Rc1/4
4.环境温度 :-30-+70℃
5.附件；定位器、空气过滤减压器、保位阀、行程开关、手轮机构等

四、主要参数：
1.型号：ZHAN
2.型式：双座
3.阀体材质：WCB  、304、304L、316、316、
4.阀芯材质：WCB+PTFE、304+PTFE
5.工艺介质：粗盐水(2%固体)、氯化钠溶液（含固）、氯化钠溶液、
6.介质状态：液体（含固）
7.操作压力：(0.6Mpa≤32Mpa)、(PN10~ PN320)、(150LB~2500LB)
8.阀前压力：≤0.5MPa
9.阀后压力：≤0.2MPa
10.泄漏等级：V、IV级

五、作用原理:
       管网中应用流量调节阀可直接根据设计来设定流量，阀门可在水作用下，自动消除管线的剩余压头及压力波动所引起的流量偏差，无论系统压力怎样变化均保持设定流量不变，该阀这些功能使管网流量调节一次完成，把调网工作变为简单的流量分配，有效的解决管网的水力失调。流量调节阀主要应用于：集中供热（冷）等水系统中，使管网流量按需分配，消除水系统水力失调，解决冷热不均问题，可节能、节电15%-20%。

百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
