一、简介：

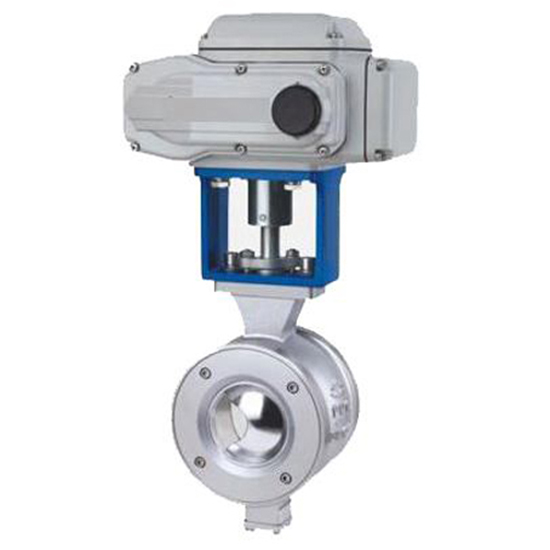

ZDRV电动V型调节球阀是一种直角回转结构的高级控制阀，配用ALS、381系列执行机构，无需另配伺服放大器，输入（4~20mADC或1~5VDC）信号及单相电源即可控制运转，实现对压力、流量、温度、液位等参数的调节。V型球阀阀芯设计成带有特殊形状的Ｖ型缺口，具有精确的流量特性和控制功能，适用于气体、液体、固态颗粒状等介质的控制。由于阀芯和阀座之间是无间隙回转，所以具有很大的剪切力及自洁性能，尤其适用于含有纤维性或有微小固体颗粒的悬浊液及固态颗粒状的工况场合的自动化控制系统。适用于高粘度、悬浮液、纸浆等不干净、含纤维介质场合。采用直连方式与执行机构连接，具有结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构根据用户要求配置UNIC、PSQ、HQ、DHL等型号电子式电动执行机构或GTX、AL等气动活塞式执行机构。
二、特点：
1、电动V型调节球阀不带任何管接头的整体式阀体，因此不受管道或螺栓应力影响，并且由于阀体无任何管接头，故耐压壳体不会受压力“突变”的影响；
2、具有一个Ｖ型阀体，即使在小流量或高粘度介质的情况下，也可在整个量程范围内，保证控制的精确性；
3、防漏耐用的阀座在其外径处衬有带不锈钢内芯ＰＴＦＥ杯形或是Ｏ型密封圈，阀座用截面较大的钨钴硬质合金制成，通过一个合金的波纹弹簧进一步增强了阀座的结构；
4、当阀门关闭时，Ｖ型缺口与阀座之间产生楔形剪切作用，并既具有自洁功能又可防止球芯卡死，特别适用于管线结垢冻结或含有纤维和颗粒固体场合。
三、阀体：
|
型式 |
直通铸造球型阀 |
|
公称通径 |
25、32、40、50、65、80、100、125、150、200、250、300、350、400mm |
|
公称压力 |
PN1.6、2.5、4.0、6.4MPa |
|
连接形式 |
对夹式、法兰式（法兰标准：JB/T79.1-94、79.2-94等） |
|
材料 |
铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等 |
|
上阀盖 |
与阀体成一整体-45～+400℃ |
|
压盖型式 |
螺栓压紧式 |
|
填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |
|
密封圈 |
增强聚四氟乙烯、对位聚苯、硬质合金钢 |
四、执行机构：
|
型式 |
ALS、3810R、PSQ、HQ电子式电动执行机构（可选防爆） |
|
输入信号 |
4-20mA或1-5VDC |
|
电源电压 |
AC220V/50Hz或AC380V/50Hz |
|
环境温度 |
-30～+70℃ |
五、零部件材料:
|
零件名称 |
材质 |
|
|
阀体、阀盖 |
WCB |
CF8 |
|
密封圈 |
2Cr13+氮化 |
304+氮化 |
|
球体 |
2Cr13+硬格 |
304+硬格 |
|
阀座、阀杆 |
2Cr13 |
304 |
|
垫片 |
柔性石墨+不锈钢 |
柔性石墨+不锈钢 |
|
双头螺栓 |
35CrMoA |
1Cr18Ni9Ti |
百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
