一、简介：

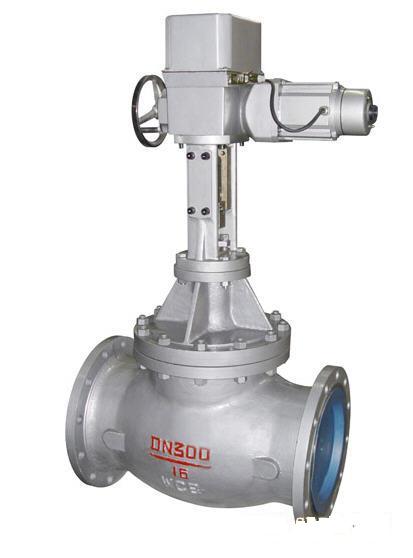

T940H电动调节阀主要由阀体、套筒、阀瓣、阀杆等零件组成。套筒和阀瓣上都开有节流孔通过阀瓣在阀座内回转来改变过流面积，调节流量。配ZKJ型或其它型电动角行程执行器可实现遥控和自动控制。调节阀广泛应用于给水管路中作调节流量使用。也可在油品管路中使用。调节阀适用于公称压力：1.6-10MPa/cm2 、工作温度：T40H-40、≤425℃、T40H-100型≤425℃、适用于介质在水管道上，装于低、次中压、中压锅炉给水或高加疏水管道上，给水调节阀安装在锅炉给水管上，供调节给水流量，以满足锅炉和负荷运行的需要。
二、使用：
1、电动调节阀必按照阀体上流动方向的箭头安装调节阀；
2、初次安装应先冲洗管道后装调节阀，阀前应安装过滤器；
3、阀体要避免因前后配管或调和的法兰严重不同轴而受到过大的应力；
4、阀zui好正立垂直安装在管道上，阀自重较大和有震动场合应加支承架；
5、电动调节阀T940H安装使用说明书下载。
三、技术参数：
|
公称压力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
壳体试验压力(Mpa) |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
24 |
|
最高进口压力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
流量特性 |
线性或等百分比 |
|||||
|
渗漏量 |
GB10869-1989(Ⅰ级) |
|||||
四、零件材料：
|
零件名称 |
零件材料 |
|
阀体 |
WCB |
|
阀盖 底盖 |
WCB |
|
阀座 |
2Cr13 |
|
阀瓣 |
2Cr13 |
|
阀杆 |
2Cr13 |
|
填料 |
柔性石墨 |
五、外形尺寸：
|
公称通径DN |
外 形 尺 寸 |
|||
|
L |
H |
H1 |
||
|
1.6/2.5MPa |
4.0MPa |
|||
|
50 |
250 |
270 |
625 |
125 |
|
65 |
280 |
300 |
625 |
130 |
|
80 |
310 |
330 |
745 |
160 |
|
100 |
350 |
380 |
745 |
170 |
|
125 |
400 |
450 |
765 |
200 |
|
150 |
450 |
500 |
820 |
210 |
|
200 |
500 |
550 |
985 |
240 |
|
250 |
650 |
1055 |
290 |
|
|
300 |
800 |
1180 |
335 |
|
|
350 |
850 |
1260 |
375 |
|
|
400 |
900 |
1340 |
405 |
|
|
500 |
950 |
1570 |
465 |
|
百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
