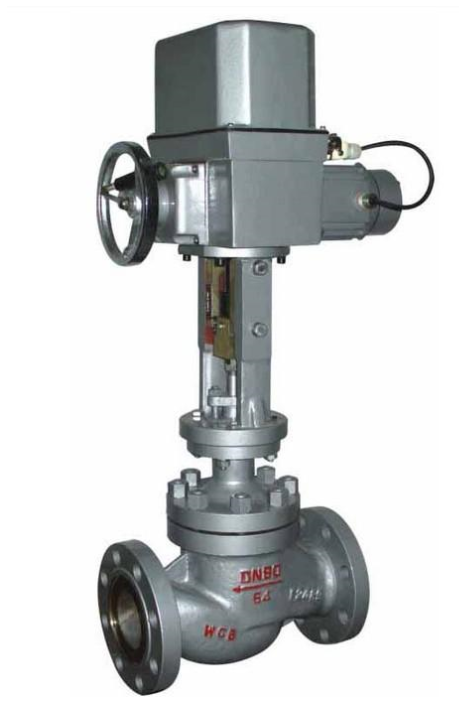

电动套筒调节阀

型号：T947H

产品时间：2019/6/23 17:45:01

简要描述：

本产品具有流阻小、容量大、噪声低和调节动作灵敏、平稳等特点，广泛应用于火电、化工、轻纺、冶金等行业自动控制系统中。调节阀主要由阀体、套筒式双阀座压力平衡式阀瓣、阀杆和杠杆连杆等传动机械组成。

一、简介：

电动套筒专用调节阀采用笼式多孔阀芯,调节性能好,振动小,噪音低间隙合理、泄漏少，设有导向套，调节准确运行平稳，阀座密封面堆焊硬质合金，不锈钢阀芯表面喷涂硬质合金，耐冲蚀、靠磨损、寿命长，笼式结构和喷涂技术的使用显著提高了阀门的技术性能和使用寿命，用于各种流体的流量调节凝结水系统、除氧器水位调节、压力调节、凝结水再循环调节，凝结水热水、化学补充水调节等各种系统，低压加热器疏水和事故放水系统、锅炉疏放水系统，汽泡至连排、连排至定排调节，疏水箱的水位调节各种辅助蒸汽系统的蒸汽调节加热器、除氧器加热蒸汽的调节各种油路系统和蒸汽系统的介质调节等.

二、特点：
1、阀体按流体力学原理设计的等截面低流阻流道，额定流量系数增大30%。
2、可调节范围大，固有可调比为50，流量特性有直线和等百分比。
3、电动套筒调节阀阀塞设有上、下方的均压孔，不平衡力小，阀稳定性好，套筒互换性强，使用压差大。
4、调节切断型采用软密封结构阀芯，达VI级泄漏标准(零泄漏)。
5、伺服放大器采用深度动态负反馈，可提高自动调节精度。
6、电动操作器有多种形式，可适用于4~20mA。DC或0~10mA.DC。
7、电子型电动调节阀可直接由电流信号控制阀门开度，无需伺服放大器。

三、零部件材料：
阀体、阀盖：HT200、ZG230-450、ZG1Cr18Ni9Ti
阀芯：ZG1Cr18Ni9Ti、司太莱合金堆焊增强聚四氟乙烯
填料：聚四氟乙烯、柔性石墨
推杆、衬套：2Cr13
垫片：橡胶石棉板、10、1Cr18Ni9Ti 石棉缠绕垫片

四、外形尺寸：

型号	公称通径DN	L	H	D	D1	D2	b	Z-d	重量kg
T947H-100	50	300	805	195	145	88	28	4-φ25	97.7
	80	380	863	230	180	121	34	8-φ25	112.6
	100	430	877	265	210	150	38	8-φ30	137.5
T647H-100	80	380	928	230	180	121	34	8-φ25	97
T47H-100	50	300	525	195	145	88	28	4-φ25	40.53
T47H-100	100	430	590	265	210	150	38	8-φ30	98.9
T947H-64C	50	300	805	175	135	88	26	4-φ23	90.8
	80	380	863	210	170	121	30	8-φ23	102.3
	100	430	877	250	200	150	32	8-φ25	125.6

百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
