一、产品概述:

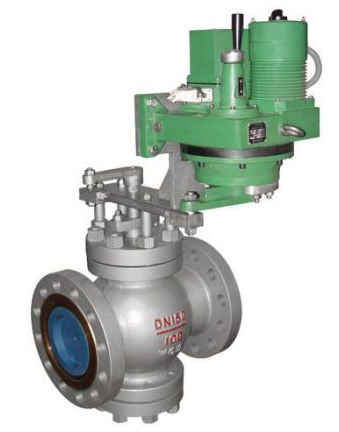

T940H电动高压给水回转调节阀主要由阀体、套筒、阀瓣、阀杆等零件组成。套筒和阀瓣上都开有节流孔通过阀瓣在阀座内回转来改变过流面积,调节流量。配ZKJ型或其它型电动角行程执行器可实现遥控和自动控制。 本系列调节阀适用于公称压力:1.6-10MPa/cm2 、工作温度:T940H-40、≤425℃、T940H-100型≤425℃、适用于介质在水管道上,装于低、次中压、中压锅炉给水或高加疏水管道上,给水调节阀安装在锅炉给水管上,供调节给水流量,以满足锅炉和负荷运行的需要。
二、结构特点:
1.主要由阀体、套筒、阀瓣、阀杆等零件组成。套筒和阀瓣上都开有节流孔通过阀瓣在阀座内回转来改变过流面积,调节流量。配ZKJ型或其它型电动角行程执行器可实现遥控和自动控制。
2.广泛应用于给水管路中作调节流量使用。也可在油品管路中使用。
三、性能参数:
称压力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
壳体试验压力(Mpa) |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
24 |
最高进口压力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
流量特性 |
线性或等百分比 |
|||||
渗漏量 |
GB10869-1989(Ⅰ级) |
四、主要零件材料:
零件名称 |
零件材料 |
阀体 |
WCB |
阀盖 底盖 |
WCB |
阀座 |
2Cr13 |
阀瓣 |
2Cr13 |
阀杆 |
2Cr13 |
填料 |
柔性石墨 |
五、结构图:
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
