一、简介：

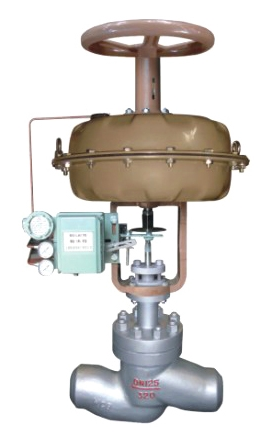

气动高压调节阀是由气动薄膜执行机构和直通单座笼式阀体组成，阀芯为柱塞型，用于高压差条件下的阀芯，头部渗或镶嵌硬质合金，以抗高压差情况下的冲蚀和气蚀，提高阀门的使用寿命，由于阀门使用的是高压差环境，介质对阀芯的不平衡力较大，相应的气动执行机构选型也要加大，气动单座调节阀配置HEP定位器或YT-1000L 定位器，可以根据用户需求，配进口定位器如西门子定位器、山武定位器等。阀门定位器输入信号为4-20mA，可以选配输出信号4-20mA。
二、执行机构：
型 式 HA多弹簧薄膜执行机构
膜片材料 丁睛橡胶夹尼龙布
弹簧范围 40～200、80～240kPa
供气压力 280～400kPa
气源接口 Rc 1 4
环境温度 -30～+70℃
阀作用型式 气关式或气开式
附 件 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
三、性 能：
泄 漏 量 金属阀座：小于阀额定容量的0.1%，符合ANSI B16.104-1976Ⅲ级
回 差 带定位器：小于全行程的1%
基本误差 带定位器：小于全行程的±1%
注：采用标准的V型聚四氟乙烯填料时
可调范围 50：1
四、产品安装:
1、 本阀应存放在干燥的室内，通路两端必须堵塞。不准堆置存
2、 长期存放的调节阀应定期检查，清除污垢，在各运动部分及加工面上应涂以防锈油，防止生锈。
3、 本阀应安装在水平管道上，必修垂直安装。阀杆向上。
4、 必修按图示箭头所指示介质流动方向进行安装。
百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
