一、简介：

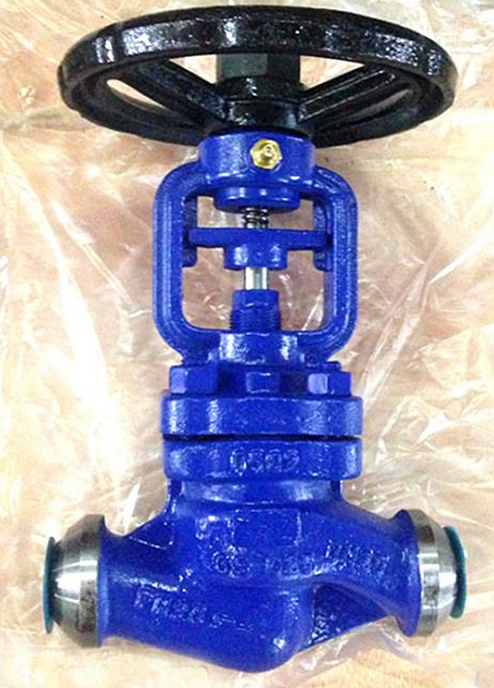

波纹管截止阀内部采用波纹管结构，不锈钢的波纹管下端焊接在阀杆上，以防止工艺流体浸蚀阀杆。另一端置于阀体和阀盖之间构成静密封。采用双重的密封设计若波纹管失效阀杆填料也会避免泄漏，波纹管焊于阀杆保持稳定的运行性能，避免由于阀塞振动引起阀杆振动。最适用于蒸汽、易燃、易爆、导热油、高纯度、有毒等介质的管路上。其双重的密封设计(波纹管+填料)若波纹管失效，阀杆填料也会避免泄漏,并符合国际密封标准，没有流体损失，降低能源损失，提高工厂设备安全，使用寿命长，减少维修次数，降低经营成本
二、产品特点：
1、产品结构合理、密封性能可靠、造型美观；
2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长；
3、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；
4、直角式德标波纹管截止阀双重密封，性能更可靠；
5、阀杆升降位置指示，更直观；
6、零件材质，法兰和对焊编号尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。
三、产品特性：
1、双重的密封设计(波纹管+填料)若波纹管失效，阀杆填料也会避免泄漏,并符合国际密封标准
2、没有流体损失，降低能源损失，提高工厂设备安全
3、使用寿命长，减少维修次数，降低经营成本
4、坚固耐用的波纹管密封设计，保证阀杆的零泄漏，提供无需维护的条件
5、气体介质阀座采用PTFE软密封材料提高本阀的密封性
6、耐高温≤425℃阀座采用锥面硬密封。达到气密性能零泄漏
四、技术规范:
|
结构长度 face to face dimension |
DIN3202 |
|
连接法兰 flanged ends |
DIN2543-2545 |
|
试验和检验 test&inspection |
DIN3230 |
五、主要零部件材质:
|
序号NO. |
名称part name |
材质material |
|
1 |
阀体body |
GS-C25、CF8、CF3 |
|
2 |
阀瓣disc |
2CR13、F304、F316 |
|
3 |
轴销hinge pin |
F304、F316 |
|
4 |
波纹管组件bellows combination |
F304、F316L |
|
5 |
阀盖bonnet |
GS-C25、CF8、CF3 |
|
6 |
填料packing |
柔性石墨Flexible graphite、PTFE |
|
7 |
压套gland |
25#、F304、F316 |
|
8 |
定位片locator |
25#、F304、F316 |
|
9 |
阀杆螺母stem nut |
铜合金ZQA19-4 |
|
10 |
手轮hand wheel |
碳钢carbon steel |
|
11 |
并帽cap |
25# |
|
12 |
油杯oil cup |
黄铜brass |
|
13 |
六角螺母hexagon nut |
ASTMA193 2H、A193-8、A193-8M |
|
14 |
双头螺栓bolt |
ASTMA193 B7、A193-B8、A193-B8M |
|
15 |
垫片gasket |
柔性石墨+不锈钢 flexible graphite+stainless steel、PTFE |
|
16 |
阀杆stem |
2Cr13、F304、F316 |
百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
