一、简介：

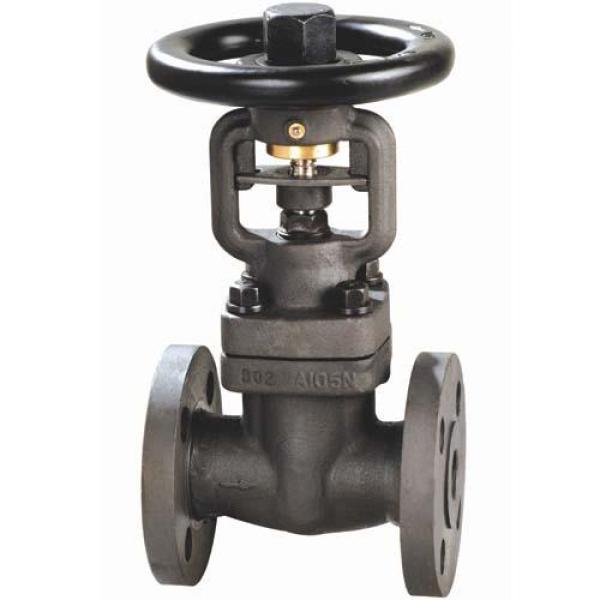

波纹管闸阀-的阀杆采用波纹管及填料双重密封结构，确保阀杆处的无泄漏密封，特别适用于易燃、易爆、有毒及贵重介质的管路。 波纹管采用不锈钢或 Inconel 材料制造，波纹管密封结构设计合理，耐疲劳，使用寿命长。
二、结构特点：
1、产品结构合理、密封可靠、性能优良、造型美观；
2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长；
3、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；
4、双重密封，性能更可靠；
5、阀杆升降位置指示，更直观；
6、零件材质及法兰、对焊端尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。
三、技术规范：
|
|
手动 |
|
电动 |
|
|
设计准 |
GB12234 |
|
结构长度 |
GB12221 |
|
连接法兰 |
GB9113、JB79、HG20596 |
|
试验和检验 |
JB/T 9092、GB/T13927 |
四、零部件材质：
|
序号 |
名称 |
材质 |
|
1 |
阀体 |
WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M |
|
2 |
阀板 |
25、1Cr13、2Cr13 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV |
|
3 |
阀杆 |
25、1Cr13、2Cr13 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV |
|
4 |
波纹管组件 |
1Cr18Ni9Ti、304、316、304L、316L |
|
5 |
支架 |
WCB、WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M、 |
|
6 |
垫片 |
柔性石墨+不锈钢Flexible graphite+stainless steel、PTFE |
|
7 |
阀盖 |
WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M |
|
8 |
六角螺母 |
0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV |
|
9 |
双头螺栓 |
0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV |
|
10 |
填料 |
柔性石墨 |
|
11 |
填料压盖 |
WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M |
|
12 |
阀杆螺母 |
铜合金 |
|
13 |
手轮 |
WCB QT400-18 |
五、波纹管法兰闸阀性能规范：
|
公称压力（MPa） |
壳体试验压力（MPa） |
密封试验压力(MPa) |
适用温度(℃) |
|
1.6 |
2.4 |
1.76 |
|
|
2.5 |
3.75 |
2.75 |
|
|
4.0 |
6.0 |
4.4 |
|
|
6.4 |
9.6 |
7.04 |
百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
