一、简介：

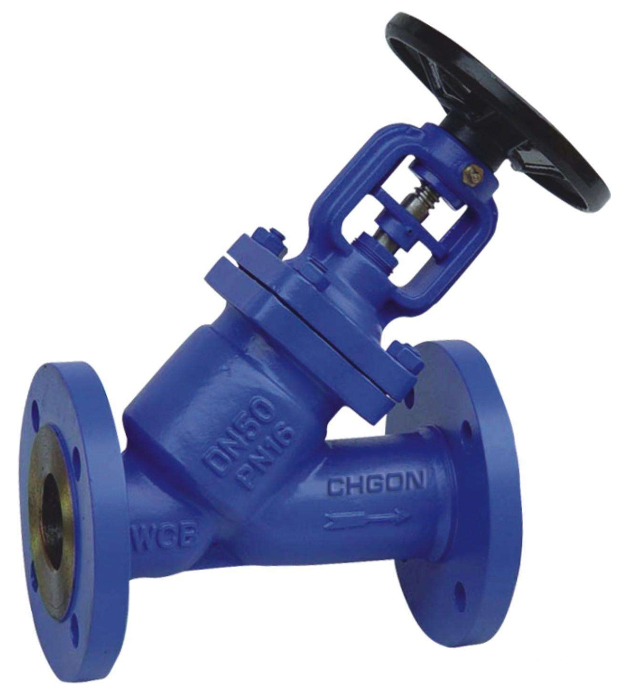

直流式波纹管截止阀是一种新型的截止阀，本阀为双重密封设计，所以密封性能比普通截止阀有着更加可靠的优越性。波纹管截止阀的使用寿命长短，大部分取决于其核心部件——波纹管。我公司采用世界上工艺先进的波纹管作为技术主要部件，大大提高了波纹管截止阀的耐疲劳及使用寿命，使得波纹管截止阀在高温、低温、剧毒、强腐、节能等领域有着显而卓见的独特优势。
二、优点:
1. 直流式波纹管截止阀，其关键部件金属波纹管，下端与阀杆组件采用自动滚焊焊接，上端与连接板自动滚焊接，在流体介质和大气之间形成一个金属屏障，确保阀杆零泄漏；
2. 阀瓣采用锥形设计，密封面与介质成流线形，密封性能更好，使用寿命更长；
3. 双重的密封设计波纹管+填料若波纹管失效，阀杆填料也会避免泄漏，符合国际密封标准；
4. 阀盖上自带有加脂接头，可直接对阀杆、螺母和轴套进行润滑，不像传统的只对螺纹加润滑油；
5. 人体工程学设计手轮，使用寿命更长，操作轻松便捷，更安全可靠；
三、技术参数：
热油系统、蒸汽系统、冷热水系统。
适用温度：-20℃－350℃；
公称压力：PN1.6~4.0Mpa；
公称通径：DN15-300mm
主要材质：WCB、CF8M、CF3M；
适用介质：天然气、气体、氨、热水、电站等。
四、技术规范：
|
构形式 |
BB-BG-OS & Y |
|
驱动方式 |
手动 |
|
电动 |
|
|
设计标准 |
GB12235 |
|
结构长度 |
GB12221 |
|
连接法兰 |
GB9113、JB/T79、HG20596 |
|
试验和检验 |
JB/T 9092、GB/T13927 |
五、零件材料：
|
序号 |
名称 |
材质 |
|
1 |
阀体 |
WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M |
|
2 |
阀瓣 |
25、1Cr13、2Cr13 1Cr18Ni9Ti、 |
|
3 |
轴销 |
25、1Cr13、2Cr13 1Cr18Ni9Ti、 |
|
4 |
阀杆 |
25、1Cr13、2Cr13 1Cr18Ni9Ti、 |
|
5 |
波纹管组件 |
1Cr18Ni9Ti、304、316、304L、316L |
|
6 |
垫片 |
柔性石墨+不锈钢、PTFE |
|
7 |
阀盖 |
WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M |
|
8 |
双头螺栓 |
0Cr18Ni9Ti、0Cr18Ni12Mo2Ti |
|
9 |
六角螺母 |
0Cr18Ni9Ti、0Cr18Ni12Mo2Ti |
|
10 |
填料 |
柔性石墨 |
|
11 |
填料压盖 |
WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M |
|
12 |
阀杆螺母 |
铜合金 |
百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
