一、简介:

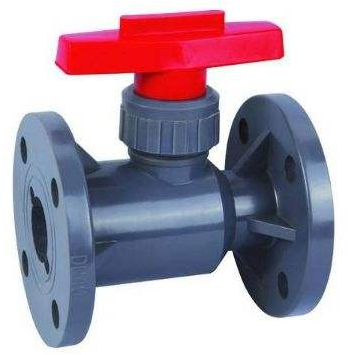

Q41F-10S一体式法兰塑料球阀适用于带腐蚀性介质的输送过程的截流,根据不同材质温度-14℃~100℃、-40℃~140℃。 全部零件采用RPP或PVDF注塑件组装成型,耐腐蚀性能优良。 密封圈采用F4。耐腐性能优异,延长使用寿命。转动灵活、使用方便。整体式球阀泄漏点少,强度高,连接式球阀装拆方便。维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。由于球阀在启闭过程中有擦拭性,所以可用于带悬浮固体颗粒的介质中。
二、特点:
由于塑料阀门所具有的质量轻、耐腐蚀、不吸附水垢、可与塑料管路一体化连接和使用寿命长等优点,塑料阀门在给水(尤其是热水与采暖)和工业用其他流体的塑料管路系统中,其应用方面的优势是其他阀门无法相比的。目前在国内塑料阀门的生产与应用中,还没有可靠的方法对其控制,造成给水和工业用其他流体的塑料阀门产品质量参差不齐,在工程应用中造成关闭不严和渗漏现象严重,形成了一种塑料阀门不能使用的言论,影响塑料管道应用的整体发展。我国塑料阀门的国家标准正在制定过程中,其产品标准和方法标准均根据国际标准而制定。
三、安装:
1、取掉法兰端两边的保护盖,在阀完全打开的状态下进行冲洗清洁。
2、安装前应按规定的信号(电动或气动)进行整机测试(防止因运输产生振动影响使用性能),合格后方可上线安装(接线按电动执行机构线路图)。
3、准备与管道连接前,须冲洗和清除干净管道中残存的杂质(这些物质可能会损坏阀座和球)。
4、在安装期间,请不要用阀的执行机构部分作为起重的吊装点,以避免损坏执行机构及附件。
5、本类阀应安装在管道的水平方向或垂直方向。
6、安装点附近的管道不可有低垂或者承受外力的现象,可以用管道支架或者支撑物来消除管线的偏离。
7、与管道连接后,请用规定的扭矩交叉锁紧法兰连接螺栓。
四、结构图:
五、外形尺寸:
公称通径 |
dn |
L |
A |
H |
ΦC |
ΦD |
N-Φ |
公称通径 |
15 |
20 |
152 |
64 |
50 |
65 |
95 |
4-Φ14 |
15 |
20 |
25 |
170 |
90 |
57 |
75 |
105 |
4-Φ14 |
20 |
25 |
32 |
195 |
100 |
67 |
85 |
115 |
4-Φ14 |
25 |
32 |
40 |
222 |
110 |
74 |
100 |
140 |
4-Φ18 |
32 |
