一、简介：

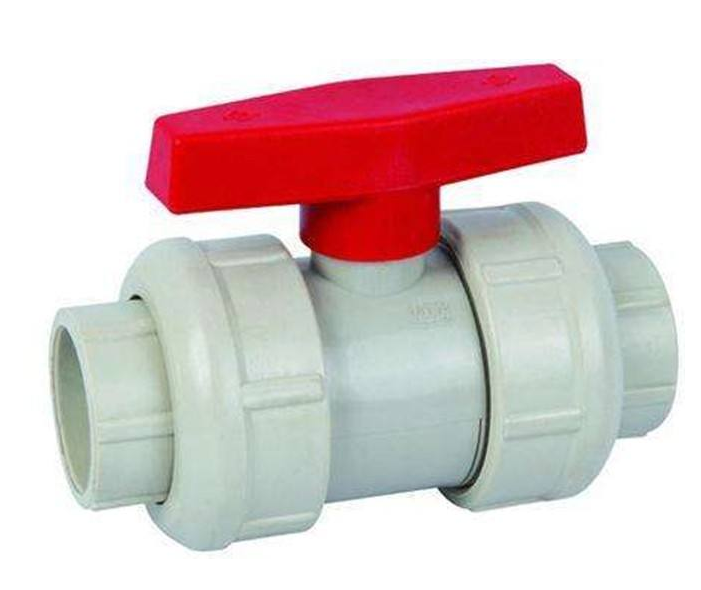

Q11F-10S塑料螺纹球阀及对焊连接球阀分为整体式(一片式球阀)、两片式球阀及三片式球阀。内螺纹球阀阀体铸造采用中国台湾工艺，结构合理、造型美观。内螺纹球阀阀座采用弹性密封结构，密封好，启闭轻便。 阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。二片式球阀、三片式球阀连接形式另有对焊(BW)承插焊(SW),并均可带标准支架平台和锁定装置。内螺纹球阀可设置90°开关定位机构，根据需要加锁以制止误操作，驱动方式:手动、电动、气动。球阀的安装使用： 两端法兰与管路连接时，要均匀拧紧螺栓，防止法兰变形造成泄漏。 顺时针方向旋转手柄为关闭，反之为开启，只可作断流、通流，不宜有流量调节。 含硬颗粒液体容易使球表面划伤。具有极佳的强度和韧性具有优良的耐化学腐蚀性能。
二、特点：
1、流体阻力小，全通径的球阀基本没有流阻。
2、结构简单、体积小、重量轻。
3、紧密可靠。它有两个密封面，而且目前球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封。在真空系统中也已广泛使用。
4、操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5、维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6、在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7、适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
8、由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。
三、用途：
内螺纹球阀及焊接式球阀适用于PN1.0～4.0MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的多种管路上，用于截断或接通管路中的介质。 选用不同的材质，可分别适用于水、蒸汽、油品、硝酸等多种介质。
四、零件材料：
|
零件名称 |
材质 |
|
密封圈 |
聚四氟乙烯PTFE |
|
球体 |
不锈钢SS316 |
|
密封垫 |
聚四氟乙烯PTFE |
|
阀盖 |
不锈钢SS316 |
|
阀体 |
不锈钢CF8M |
|
阀杆 |
不锈钢SS316 |
|
止推垫圈 |
聚四氟乙烯PTFE |
|
填料 |
聚四氟乙烯PTFE |
|
填料压盖螺母 |
不锈钢SS304 |
|
垫圈 |
不锈钢SS304 |
|
阀杆螺母 |
不锈钢SS304 |
|
手柄套 |
塑料PLASTIC |
|
手柄 |
不锈钢SS304 |
五、外形尺寸：
|
SIZE |
1/4" |
3/8" |
1/2" |
3/4" |
1" |
1-1/4" |
1-1/2" |
2" |
|
D |
5.0 |
7.0 |
9.2 |
12.5 |
15.0 |
20.0 |
24.5 |
32 |
|
L |
40 |
45 |
56.5 |
60 |
72 |
78 |
85 |
100 |
|
H |
35 |
37 |
43.5 |
47 |
50 |
57 |
69 |
74.5 |
|
E |
64 |
70 |
90 |
90 |
103 |
103 |
127 |
127 |
百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
