一、简介：

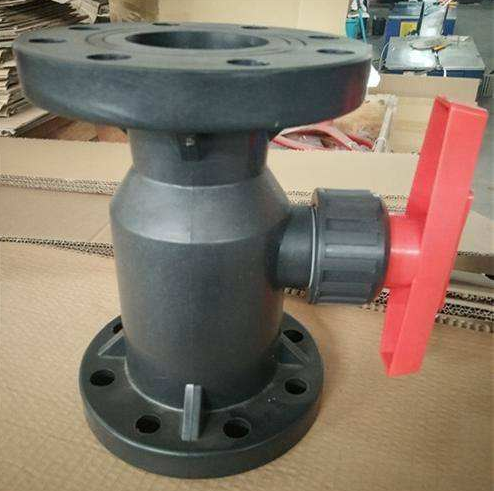

Q41F-10S塑料球阀阀体重量轻、耐腐蚀性强。外型结构紧凑美观。本体重量轻容易安装。耐腐蚀性强，应用范围广。材质卫生无毒。耐磨损、容易拆卸，维护简单易行。适用流体：水、空气、油类、腐蚀性化学液体。安装位置、高度、进出口方向必须符合设计要求，连接应牢固紧密。安装在保温管道上的各类手动阀门，手柄均不得向下。阀门安装前必须进行外观检查，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。阀体重量轻、耐腐蚀性强，外型结构紧凑美观，本体重量轻容易安装，耐腐蚀性强，应用范围广，材质卫生无毒，耐磨损、容易拆卸，维护简单易行。以阀瓣密封面无渗漏为合格。阀法兰与管线法兰间按管路设计要求装上密封垫。带传动机构的球阀，按产品使用说明书的规定安装。
二、特点：
1、使用温度范围广：40℃ -120℃。
2、具有极佳的强度和韧性。
3、具有优良的耐化学腐蚀性能。
4、阻燃性能为自熄性。
5、低热传导性能，为钢材的1/200。
6、介质中重离子含量达超纯水含量。
7、卫生指标符合国家卫生标准。
8、外型结构紧凑美观。
9、本体重量轻容易安装。
10、材质卫生无毒。
11、耐磨损、容易拆卸，维护简单易行 。
三、选型：
增强聚丙烯（FRPP）材质：抗酸耐腐蚀35%，使用温度-20℃-90℃。
硬聚氯乙烯（UPVC）材质：抗酸耐腐蚀50%，使用温度-10℃-70℃。
氯化聚氯乙烯（CPVC）材质：抗酸耐腐蚀70%，使用温度-40℃-95℃。
聚偏二氟乙烯（PVDF）材质：抗酸耐腐蚀100%，使用温度-40℃-140℃。
四、零部件材料：
|
零件名称 |
材质 |
|
密封圈 |
聚四氟乙烯PTFE |
|
球体 |
不锈钢SS316 |
|
密封垫 |
聚四氟乙烯PTFE |
|
阀盖 |
不锈钢SS316 |
|
阀体 |
不锈钢CF8M |
|
阀杆 |
不锈钢SS316 |
|
止推垫圈 |
聚四氟乙烯PTFE |
|
填料 |
聚四氟乙烯PTFE |
|
填料压盖螺母 |
不锈钢SS304 |
|
垫圈 |
不锈钢SS304 |
|
阀杆螺母 |
不锈钢SS304 |
|
手柄套 |
塑料PLASTIC |
|
手柄 |
不锈钢SS304 |
五、主要外形及连接尺寸：
|
SIZE |
1/4" |
3/8" |
1/2" |
3/4" |
1" |
1-1/4" |
1-1/2" |
2" |
|
D |
5.0 |
7.0 |
9.2 |
12.5 |
15.0 |
20.0 |
24.5 |
32 |
|
L |
40 |
45 |
56.5 |
60 |
72 |
78 |
85 |
100 |
|
H |
35 |
37 |
43.5 |
47 |
50 |
57 |
69 |
74.5 |
|
E |
64 |
70 |
90 |
90 |
103 |
103 |
127 |
127 |
百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
