一、简介:

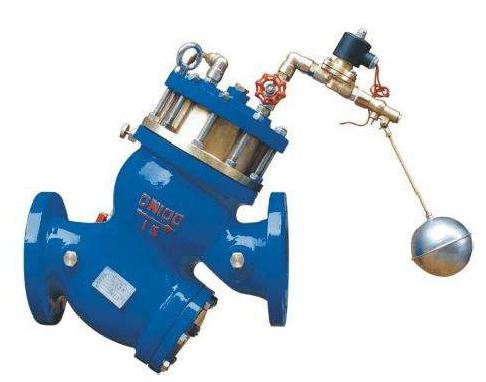

YQ98005过滤活塞式电动浮球阀是在遥控浮球阀的基础上安装了常开型电磁阀电控装置。使电动浮球阀具有双保险作用,即使在停电或电浮球失灵的情况下,也能控制水位,绝不允许水位超过警戒线或溢出,电动浮球阀可以设置启闭水位,解决主阀频繁启闭的缺点,是新一代的水位控制阀。广泛用于市政给排水、消防、工矿企业等水池或水塔的进水管道中,作为水位自动控制阀,是水池、水塔进水阀首选产品。
二、产品特点:
1、关闭严密。采用牢固Q型环密封,利用液压控制原理,使滑盘关闭与进水压力成正比,密封可靠性高。
2、过流量大。阀体采用全通道流线型设计,流体阻力小,流量大。
3、运行安全。利用水力操作,可自动控制水塔或水池液面,液面控制准确度高。
4、使用维护方便。主阀安装在水池外面,调试检查方便,维修简单。
三、技术参数:
公径压力(Mpa) |
1.6 |
|||||||||
公称通径(DN) |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
300 |
400 |
适用温度(℃) |
0-100 |
|||||||||
环境温度(℃) |
-30-350 |
|||||||||
适用介质 |
水(如使用海水中订货需注明) |
四、零件材料:
零件名称 |
材质 |
阀体、阀盖 |
铸铁、铸钢、不锈钢 |
阀座 |
锡青铜、不锈钢 |
阀瓣 |
碳钢、不锈钢+NBR |
阀杆 |
铝青钢、铬不锈钢 |
活塞 |
铬不锈钢+NBR |
过滤网 |
不锈钢 |
弹簧 |
不锈钢 |
五、外形尺寸:
公径压力 |
1.6Mpa |
||||||||||
公称通径(DN) |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
400 |
适用温度 |
0-100 |
||||||||||
环境温度 |
-30-350 |
||||||||||
适用介质 |
水(如使用海水中订货需注明) |
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
