一、简介：

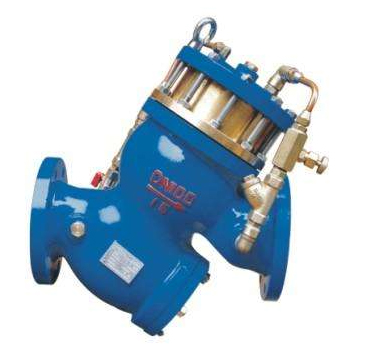

YQ98004过滤活塞式缓闭止回阀安装在高层建筑、消防给水系统以及其它给水系统的管道上。当水泵开启时，水通过导管进入中腔，推动活塞上升，主阀开关。当水泵停止工作时，活塞在回水压力下降，由于进口处针形阀比出口球阀流量小，因此活塞缓慢下降，主阀也随之缓慢关闭。启标阀门生产活塞式止回阀平稳可靠，消除压力余波。广泛用于市政给排水、消防入工矿企业的水泵系统中，作为降低水锤压力及噪音的止回阀使用，比传统的止回阀的性能大大提高一步。利用液压控制原理，用管道中的流体作为液压传动的介质，本阀具有开启各关闭速度可调节，是新一代的缓闭止回阀。对于不同的工况，可调节zui佳开启各关闭速度，尽可能性降低水锤压力各噪音，以达到zui佳的效果，能满足不同工况的需要。
二、产品特点：
1、消除水锤效果好。将缓开、速闭消除水锤的技术原理一体化，防止开泵水锤和停泵水锤的产生。
2、操作方便。只需操作水泵电机启闭按扭，阀门即按照水泵操作规程实现自动开闭。
3、节能效果好。阀体采用了全通道流线型直流式设计，压力损失小、流量大、具体积小、重量轻
三、零件材料：
|
零件名称 |
零件材料 |
|
阀体阀盖 |
WCB |
|
阀座阀盘 |
铜合金/2Cr13 |
|
密封圈 O型圈 |
腈橡胶 |
|
阀杆 |
2Cr13 |
|
弹簧 |
50CrVA |
|
缸套活塞(活塞型) |
2Cr13 |
|
膜片(膜片型) |
夹织物腈橡胶 |
|
调节阀球阀 |
铜合金 |
|
过滤器 |
不锈钢 |
四、技术参数：
|
公称压力(Mpa) |
壳体试验压力(MPa) |
密封试验压力(MPa) |
调压范围(MPa) |
缓闭时间(S) |
最低动作压力(MPa) |
适用介质 |
介质温度(℃) |
|
1.0 |
1.5 |
1.1 |
0.09-0.8 |
3-60 |
≥0.07 |
水 |
0-80 |
|
1.6 |
2.4 |
1.76 |
0.15-1.4 |
||||
|
2.5 |
3.75 |
2.75 |
0.2-2.0 |
百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
