一、简介:

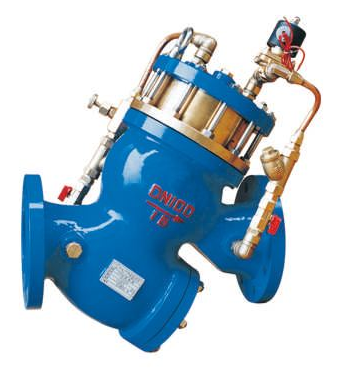

YQ98006过滤活塞式电磁控制阀该阀门由主阀、电磁导阀、针阀、球阀、微形过滤器组成水力控制接管系统。通过电磁导阀可以实现对阀门开启和关闭的遥控。当阀门从进口端给水时，水流流过针阀进入主阀上腔控制室，当电磁导阀打开时，控制室内的水经电磁导阀、球阀流出。球阀开度大于针阀开度，主阀上腔控制室内压力变低，主阀处于全开状态。当电磁导阀关闭时，主阀上腔控制室的水不能流出，控制室升压，推动活塞关闭主阀。过滤活塞式电磁控制阀利用导阀控制阀门的开启和关闭，反映准确快速，采用三向电磁阀，维护简单，主要用于安装在各类给水系统的管道上。
二、产品优点：
1、将缓开、速闭消除水锤的技术原理一体化，防止开泵水锤和停泵水锤的产生。
2、只需操作水泵电机启闭按扭，阀门即按照水泵操作规程实现自动开闭，操作方便。。
3、阀体采用了全通道流线型直流式设计，压力损失小、流量大、具体积小、重量轻，节能效果好。
三、技术参数：
|
公径压力 |
1.6Mpa |
|
公称通径(DN) |
40 50 65 80 100 125 150 200 300 400 |
|
适用温度 |
0-100 |
|
环境温度 |
-30-350 |
|
适用介质 |
水(如使用海水中订货需注明) |
四、零件材料：
|
阀体、阀盖 |
铸铁、铸钢、不锈钢 |
|
阀座 |
锡青铜、不锈钢 |
|
阀瓣 |
碳钢、不锈钢+NBR |
|
阀杆 |
铝青钢、铬不锈钢 |
|
活塞 |
铬不锈钢+NBR |
|
过滤网 |
不锈钢 |
|
弹簧 |
不锈钢 |
五、外形尺寸：
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
L |
250 |
280 |
335 |
380 |
425 |
480 |
750 |
660 |
740 |
810 |
860 |
百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
