一、简介:

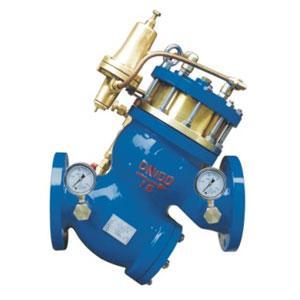

过滤活塞式可调式减压阀是利用管路中的水压自动操作主阀瓣的上下移动,控制阀门的开度,调节下游压力,使下游压力维持在导阀弹簧设定值上,阀门当下游压力超过设定值时,减压阀将自动关闭,不管进口压力怎样波动,都可输出稳定出口压力,不管下游流量怎样变换,都能维持出口稳定在导阀设定值之上,同时通过导阀调节的出口压力调节范围大,可达到阀前压力10-80%.一般用于生活给水、消防及工业给水系统.一般用于生活给水、消防及工业给水系统。
二、特点:
1.毕托管向极敏感的限流导阀传递压信号, 无孔板孔口节流, 无压力损失, 节能.
2.限流导阀中有极灵敏的弹簧对流量进行调节, 操作简单而且准确.
3.Y形宽体阀腔,流阻小.抗汽蚀性强.
日介质自身压力自控, 无需外供驱动源.
5.主阀体的进口法兰与阀座之间设了过滤器, 节省投资成本和安装费用.
6.内外表面均喷浍环保涂层.确保产品的防府蚀及安全性.
三、零部件:
零件名称 |
材质 |
阀体、阀盖 |
铸铁、铸钢、不锈钢 |
阀座 |
锡青铜、不锈钢 |
阀瓣 |
碳钢、不锈钢+橡胶 |
阀杆 |
铝青钢、铬不锈钢 |
活塞 |
铬不锈钢+橡胶 |
过滤网 |
不锈钢 |
弹簧 |
不锈钢 |
四、 性能参数:
公称压力(Mpa) |
壳体试验压力(MPa) |
密封试验压力(MPa) |
调压范围(MPa) |
缓闭时间(S) |
最低动作压力(MPa) |
适用介质 |
介质温度(℃) |
1.0 |
1.5 |
1.1 |
0.09-0.8 |
3-60 |
≥0.07 |
水 |
0-80 |
1.6 |
2.4 |
1.76 |
0.15-1.4 |
||||
2.5 |
3.75 |
2.75 |
0.2-2.0 |
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
验货(卸货)须知:
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏;本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
