一、简介:

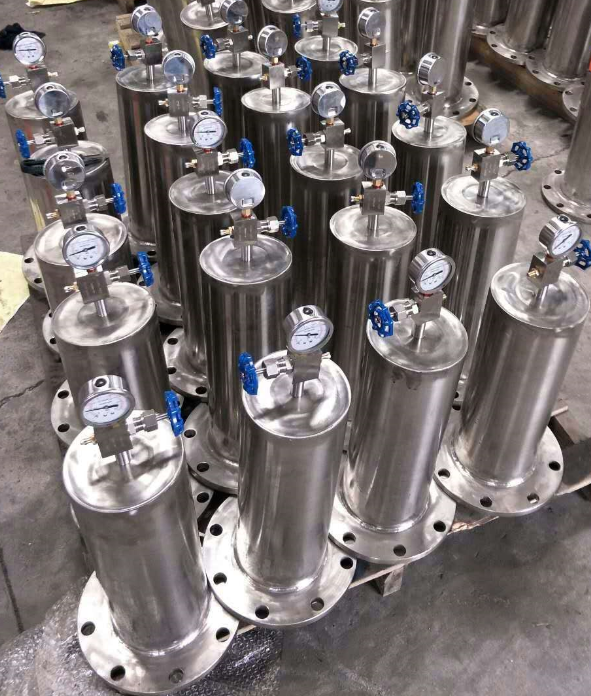

YQ9000水锤吸纳器是一种用于消除管线中因多种原因造成的水锤冲击波,保护管道及设备不受破坏的装置。适用于工矿、企业、高层建筑、电站等各类给排水系统中,利用活塞上腔室中空气的胀缩,使突发的冲击波得到缓冲而缓解了力度,zui大程度地避免因巨大的水锤冲力造成的设备损坏。一般安装在水击源附近的管路系统上,当水锤发生时,管路系统中液体的巨大功能作用在刚性的管道和管件上能量无以宣泄,形成破坏力和生产烦人的噪音。而安装水锤消除器以后,液体的巨大动能可以通过水锤消除器的活塞压缩空气作功,能量发生转化,消减了水锤破坏力,起到消除噪音,保护管网的作用。
二、注意事项:
1、阀体上的压力表,安装前显示阀体气室压力,安装后显示管道压力。
2、安装前请确认,水锤消除器气室压力不得高于管道压力
3、当扬程50m以上,压力5Kgf/cm2以上时,建议长道管下方及逆止阀止阀上方转角处各安装一只水锤消器。
4、为考虑维修,建议保留10cm阀体与墙面间隙,方便维修动作。
5、若管道内水压力较低,或水锤消除器气室压力较低,皆可帖水锤消除器上方注气栓加入气压或释放压。
6、水锤消除器气室压力,维持于管道压力50%~70%时水锤消除器效果zui佳
7、二次侧为开放压力场合,例定水位阀,卫浴器具,水龙头等注气1-1.3Kgf/cm2较适合
三、零部件:
试验压力MPa |
壳体强度 |
2.4 |
3.75 |
密封试压 |
1.76 |
2.75 |
|
容器腔压力 |
50%-70% |
||
连接形式 |
法兰连接 |
||
适用介质 |
无杂物的清水、污水 |
||
使用介质温度 |
0-80℃ |
四、主要外形及连接尺寸:
公称通径DN |
L |
公称通径DN |
L |
||||
管径 |
mm |
1.6MPa |
2.5MPa |
管径 |
mm |
1.6MPa |
2.5MPa |
1/2 |
15 |
200 |
220 |
3 |
80 |
510 |
520 |
3/4 |
20 |
300 |
320 |
4 |
100 |
575 |
585 |
