一、简介：

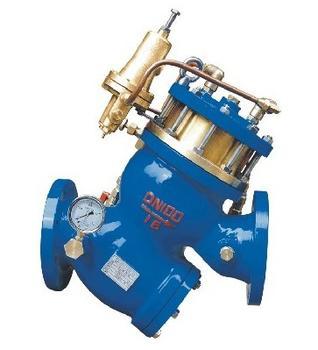

YQ98002型过滤活塞式安全泄压阀安装在高层建筑、消防给水系统以及其它给水系统的管道上，当给水管路中压力超过泄压阀设定压力时，泄压阀自动开启快速泄压，保护管线安全，也可作持压阀用， 保障主阀上游的供水压力。我公司生产的YQ98002型过滤活塞式安全泄压阀能准确保持不变的安全设定压力，一旦超压，泄压阀迅速打开，及时泄压。关闭平稳可靠，消除压力余波。利用水力自动操作，即可以作泄压阀用又可作持压阀用。作泄压阀用时，可维持供水路压力在设定的安全值之下；做持压阀用，可维持主阀上游水压在设定值之上，保持主阀上游供水压力。
二、安装事项：
1.根据工况的减压特性，必须在该阀前安装 闸阀；
2.方便日后对该阀进行检修工作.必须在减压阀后安装可曲绕软连接；
3.最佳安装方式为卧式，其它方位也可以接受；
4.必须留出足够的工作空间方便检修；
5.吊装时采用有效措施进行.也可利用该阀吊环进行。
三、零部件：
|
零件名称 |
材质 |
|
阀体、阀盖 |
铸铁、铸钢、不锈钢 |
|
阀座 |
锡青铜、不锈钢 |
|
阀瓣 |
碳钢、不锈钢+NBR |
|
阀杆 |
铝青钢、铬不锈钢 |
|
活塞 |
铬不锈钢+NBR |
|
过滤网 |
不锈钢 |
|
弹簧 |
不锈钢 |
四、技术参数：
|
公称压力PN(MPa) |
1.6 |
2.5 |
|
公称通径DN(mm) |
40 50 65 80 100 150 200 250 300 |
|
|
强度试验压力(MPa) |
2.40 |
3.75 |
|
密封试验压力(MPa) |
1.76 |
2.75 |
|
整定压力范围 |
0≤1.6MPa |
0≤2.5MPa |
|
适用温度 |
0～100℃ |
|
|
环境温度 |
-30～350℃ |
|
|
适用介质 |
水 |
|
五、安装示意图：
百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
