一、简介：

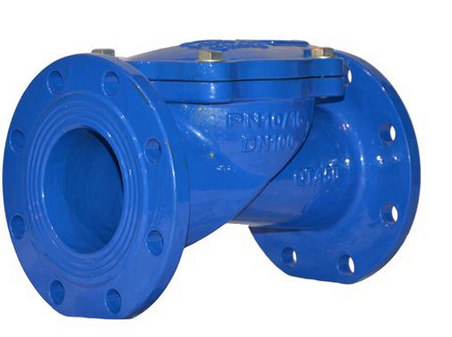

HC44X橡胶瓣止回阀由阀体、阀盖、阀瓣和弹簧等组成，主要用于给排水系统、石油、化工等工业部门的管道出口处，防止介质逆流。由于本产品的封圈采用倾斜设计，关闭时间短，可减少水锤压力。阀瓣采用丁腈橡胶与钢板经高温压制而成，耐冲刷，密封性能好，产品结构简单、保养、维修、运输均很方便。橡胶瓣式止回阀的封圈采用倾斜设计，关闭时间短，可减少水锤压力。阀瓣采用丁腈橡胶与钢板经高温压制而成，耐冲刷，密封性能好，产品结构简单、保养、维修、运输均很方便。
二、技术参数：
|
公称压力Mpa |
1.0 |
1.6 |
|
壳体试验压力Mpa |
1.5 |
2.4 |
|
密封试验压力Mpa |
1.1 |
1.76 |
|
适用温度℃ |
<80 |
|
|
适用介质 |
清水、油品 |
|
三、零件材料：
|
阀体、阀盖 |
灰铸铁、碳刚 |
|
阀瓣 |
橡胶组合件 |
|
弹簧 |
不锈刚 |
四、外形尺寸：
|
DN |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
L |
165 |
200 |
215 |
240 |
290 |
330 |
355 |
500 |
620 |
700 |
785 |
915 |
978 |
978 |
1295 |
|
H |
180 |
190 |
210 |
230 |
250 |
280 |
315 |
370 |
430 |
475 |
550 |
600 |
650 |
705 |
745 |
五、结构图：
百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
