一、简介：

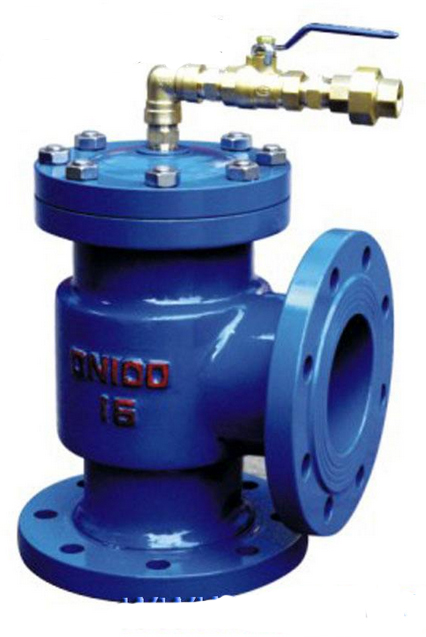

H142X液压水位控制阀是一种自动控制水箱、水塔液面高度的水力控制阀。当水面下降超过预设直时，浮球阀打开，活塞上腔室压力降低。活塞上下形成压差，在此压差作用下阀瓣打开进行供水作业；当水位上升到预设高度时，浮球阀关闭，活塞上腔室压力不断增大致使阀瓣关闭停止供水。如此往复自动控制液面在设定高度，实现自动供水功能。水利控制阀就是水压控制的阀门，水力控制阀由一个主阀及其附设的导管﹑导阀﹑针阀﹑球阀和压力表等组成。根据使用目的﹑功能及场所的不同可演变成遥控浮球阀﹑减压阀﹑缓闭止回阀﹑流量控制阀﹑泄压阀﹑水力电动控制阀、水泵控制阀等。
二、性能特点：
1、运用液压原理控制，水力控制阀结构新颖合理。
2、工作平稳可靠。在规定的使用压力范围内，可保证无水锤冲击。
3、重量轻，体积小。
4、安装维修方便
三、主要技术参数：
产品型号：H142X
公称压力：1.0-1.6Mpa
公称通径：DN40-DN300
适用介质：清水
使用温度：0-80度
法兰标准：GB/T17241.6GB/9113
试验标准：GB/T13927 AP1598
四、外形尺寸：
|
型号 |
规格 |
G(in) |
(MM) |
A(MM) |
B(MM) |
H(MM) |
n-d |
|
H142X-4T-A |
80 |
1/2 |
150 |
115 |
120 |
255 |
4-17.5 |
|
100 |
1/2 |
170 |
132 |
150 |
294 |
4-17.5 |
|
|
H142X-4-A |
150 |
3/4 |
255 |
140 |
200 |
370 |
8-17.5 |
|
200 |
3/4 |
280 |
190 |
210 |
455 |
8-17.5 |
|
|
250 |
3/4 |
335 |
220 |
240 |
525 |
12-17.5 |
|
|
H142-101-A |
300 |
11/4 |
400 |
260 |
290 |
620 |
12-23 |
百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
