一、简介:

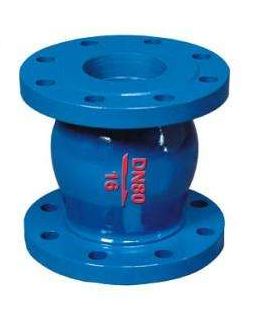

H42T/DRVZ型静音式止回阀由阀体、阀座、导流体、阀瓣、轴瓦及弹簧等零件组成。内部流道采用流线型设计,压力损失极小,阀瓣启闭行程很短,停泵启闭行程很短,停泵时可快速关闭,防止巨大的水锤声,形成静音效果。主要用于给水、排水、消防、暖通系统,可安装于水泵出口处,以防止介质倒流及水锤对泵的损坏。主要用于给水、排水、消防、暖通系统,可安装于水泵出口处,以防止介质倒流及水锤对泵的损坏。主要用于给水、排水、消防、暖通系统,可安装于水泵出口处,以防止介质倒流及水锤对泵的损坏。
二、安装和使用:
本阀门通路两端须堵塞,存在干燥通风的室内。如长期存放,应经常检查防锈蚀。
安装前应将阀门清洗干净,并消除在运输过程中造成的缺陷。
安装时必须仔细核对阀门上的标志和铭牌是否符合使用要求。
本阀门安装在水平管道上,阀盖向上。
三、零件材料:
零件名称 |
材质 |
阀体、阀盖 |
铸铁、铸钢、不锈钢 |
阀芯 |
铸铁、铸钢、不锈钢 |
阀瓣 |
碳钢、不锈钢+丁晴橡胶 |
阀座 |
铝青铜、铬不锈钢 |
阀杆 |
铝青铜、铬不锈钢 |
弹簧 |
不锈钢 |
四、外形尺寸:
公称通径(mm) |
L(mm) |
50 |
120 |
65 |
150 |
80 |
180 |
100 |
240 |
125 |
300 |
150 |
350 |
200 |
450 |
250 |
500 |
300 |
550 |
350 |
575 |
400 |
600 |
450 |
650 |
500 |
700 |
百佳自控订货须知:
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求,须在订货合同中提供以下说明:
A. 结构长度;
B. 连接形式;
C. 公称直径、全通径、缩径、管道尺寸;
D. 运用介质及温度、压力范围;
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置(气动、电动、液压等)。
4、如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
