一、简介：

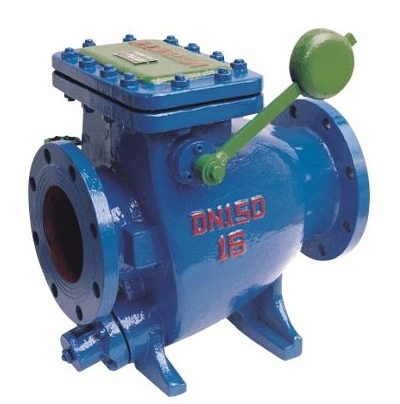

       HH44X微阻缓闭止回阀由阀体、阀盖、阀瓣、阀轴及调节阀等组成，安装在水泵出口处用来防止介质逆流和消除破坏性水锤，并能有效地减少阀门关闭的水锤压力，可保障管网安全运行。它具有阀瓣轻、开度大、节电效果显著，流体阻力小，水锤消除机构设计新颖，密封性能稳定可靠、耐磨损、使用寿命长、运行平稳、无震动、无噪音等特点。微阻缓闭止回阀是属于自动阀类的，主要用于防止管道介质的倒流，使得介质单方向的流向管道上，确保流体往同一个方向流动，保障系统安全程度，防止事故的发生。所以微阻缓闭止回阀又称为逆止阀。该产品结合外来先进的加工技术所制造，结构新颖，造型小巧，是一种超薄形止回阀。

二、产品特点：

　(1)造型简单，结构的长度短，适合做成很大的口径。

　(2)在传统的止回阀上改善，使得阀体更加轻便，体积小巧。

　(3)流道的设计平板，不容易残留介质的杂质，管路的流体通畅，受到的阻力也小。

　(4)阀瓣的关闭速度可以自我调控，从而水锤的压力减小。

　(5)止回阀的密封性能强，适用水、油品。强氧化性等工作系统中。

　(6)微阻缓闭止回阀相对于其他阀门更加简便，结构简单明了，造型美观。

　(7)阀瓣的行程短，在关闭阀门时受到的冲击力就会减小。

　(8)止回阀的寿命长，可靠的性能也高。

三、工作原理：

1.微阻缓闭止回阀的阀瓣自动开启，让管路中的介质通过。阀体内的压力水通过微量阀流进活塞组件的后腔，将活塞从活塞腔内推出。当管路中的水流突然停止运行时，在阀瓣自身的重量和水倒流的作用下，阀瓣会自动关闭系统。阀瓣压制在活塞顶部的位置时，由于产生反作用了的效果，会使活塞后腔的水阻止活塞倒退回去，从而阻止阀瓣处于关闭状态，在这样的情况下，我们可以通过微小的调动调节阀，让介质缓慢的流回隔离装置，阀瓣就会慢慢关闭。

2.微阻缓闭止回阀的阀瓣可以快速或者缓慢的关闭闸阀，从而达到防治水流逆向流回和减弱水锤的作用。当缓闭的开度较大时，水锤较小，从而延长关闭的时间;反之，缓闭的开度过小就会造成破坏水锤的不利效果。微阻缓闭止回阀在结构上采用了缓闭开度的调节器，从而用拉杆对活塞伸出的长度进行控制。同时，阀体的设计上也添加了一个微量的调节阀，可以根据水锤峰值到来的时间长短，准确控制流质的流量，并且控制了阀瓣的缓闭时间。

四、技术参数：

公称压力：1.0～1.6MPa
公称通经：50～600mm
适用介质：水及弱腐蚀性流体
适用温度：0～80℃
法兰标准：GB/T 17241.6 GB/T 9113
试验标准：GB/T 13927 AP 1598

五、零件材料：

百佳自控订货须知：
1、客户询价时需告知所需的阀门名称、型号、规格、材质、数量。
2、如客户对产品有特殊要求，须在订货合同中提供以下说明：
A. 结构长度；
B. 连接形式；
C. 公称直径、全通径、缩径、管道尺寸；
D. 运用介质及温度、压力范围；
E. 试验、检验标准及其他要求。
3、本厂可根据客户特定要求配置各类驱动装置（气动、电动、液压等）。
4、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
验货（卸货）须知：
1.仔细对照随货交付的货物清单及包装箱有没有损坏。
2.选用合适的方法与工具、防止产品变形、损坏；本公司十分注重服务问题、为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、目标以合作关系开发优先产品。
